Teljes útmutató: Inkmachines 126. sz. alkatrész – Retainer anya – 1 db

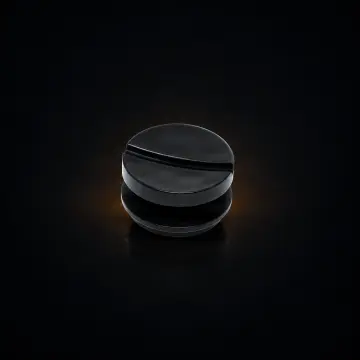

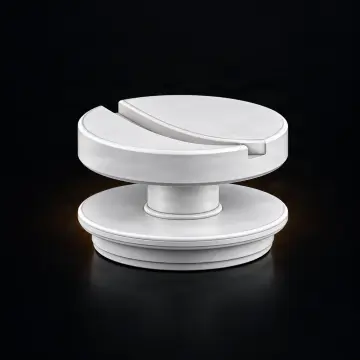

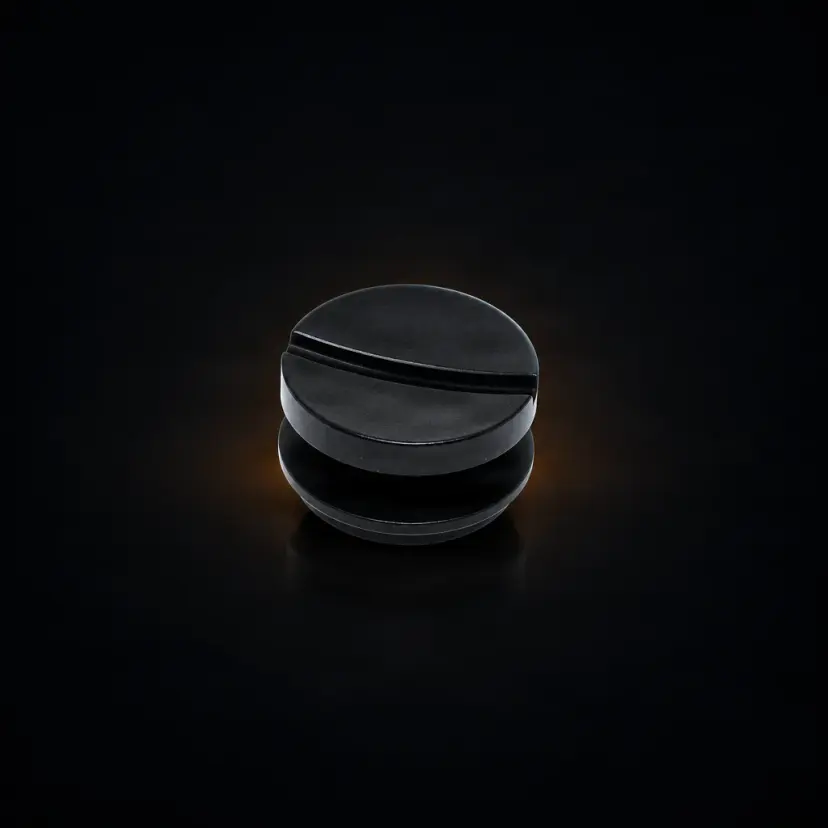

A 126. számú rögzítőanya (retainer nut) egy eredeti Ink Machines alkatrész a Scorpion X1 géphez. Bár apró darab, alapvető biztonsági szerepe van: a motor tengelyére rögzíti a tű mozgását generáló szerelvényeket – a swash plate-et, a kiegyensúlyozó súlyt és a csapágyat –, és megakadályozza, hogy azok axiálisan elmozduljanak működés közben. Azoknak a művészeknek és technikusoknak szól, akik egy Scorpion X1 gépet karbantartanak, szétszerelnek vagy újra összeszerelnek.
Használat
- Állítsa le és húzza ki a gépet, majd szerelje szét a Scorpion X1 kézikönyve szerint, hogy hozzáférjen a motor tengelyéhez és a rá rögzített szerelvényekhez.
- Vizsgálja meg a régi anyát és a tengely menetét: keressen kopott vagy sérült menetet, szerszámok által deformált fejet, valamint az alkatrészek bármilyen axiális holtjátékát.
- Tisztítsa meg a menetet a maradványoktól, és ellenőrizze, hogy sima-e, nincsenek-e rajta olyan nyomok, amelyek akadályozhatnák a megfelelő becsavarozást.
- Helyezze az alkatrészeket a tengelyre a megfelelő sorrendben, majd csavarja rá a rögzítőanyát először kézzel, hogy elkerülje a menet kereszteződését (cross-threading).
- Szorítsa meg határozottan a megfelelő szerszámmal – az Ink Machines precíziós készlet, 90. sz. tartalmazza a specifikus szerszámot – biztonságos meghúzással, de túlzott erő alkalmazása nélkül.
- A meghúzás után ellenőrizze, hogy a szerelvényeknek nincs-e axiális holtjátékuk, és hogy a gép elindul és simán működik.
- Ellenőrizze újra az anya meghúzását a beszerelés utáni első szerviz alkalmával, majd ezt követően minden nagyobb gép szerviznél.
Tippjeink
- Tartson 2-3 tartalék anyát – ezek apró alkatrészek, és könnyen elveszhetnek egy szerviz során.
- Ellenőrizze az anya meghúzását minden alapos tisztítás vagy gép szerviz alkalmával, ne csak akkor, ha probléma merül fel.
- Használja a megfelelő szerszámot (Ink Machines precíziós készlet, 90. sz.), hogy ne deformálja az anya fejét nem megfelelő szerszámokkal.
- Ha az anya ismételten meglazul a szervizek között, keresse az okot (kopott menet, sérült alkatrész) ahelyett, hogy minden alkalommal újra meghúzná.
- Ha bármilyen kétsége van a menet vagy a fej állapotával kapcsolatban, cserélje ki az anyát – ez egy olcsó alkatrész, amely kritikus szerepet játszik a mechanikai szerelvényben.
Figyelem: Ez egy mechanikai biztonsági alkatrész. Egy kopott vagy meglazult menetű anya lehetővé teheti a motor tengelyén lévő alkatrészek axiális elmozdulását, ami rezgéseket, a tű löketének megváltozását, súlyos esetben mechanikai hibákat okoz. Szorítsa meg határozottan, de túlzott erő alkalmazása nélkül, és ne használjon beállított nyomatékkulcsot, hogy ne deformálja az anya fejét vagy menetét. Ne alkalmazzon Loctite-ot vagy más menetrögzítőt a gyártó kifejezett utasítása nélkül – ezek lehetetlenné tehetik az anya eltávolítását egy későbbi szerviz során. Cserélje ki az alkatrészt a menet kopásának vagy a fej deformálódásának bármilyen jelére.
Gyakori kérdések
Melyik géppel kompatibil ez az anya?▾
A 126. számú rögzítőanya egy eredeti Ink Machines alkatrész a Scorpion X1 géphez. Más modellekhez (például Scorpion X2) ellenőrizze az Ink Machines specifikációit a rendelés előtt – ne feltételezze a csereszabatosságot megerősítés nélkül.
Honnan tudom, hogy ki kell cserélnem az anyát?▾
A tipikus jelek: a menet már nem szorít szorosan, az anya gyakran meglazul, a fej deformálódott a szerszámoktól, vagy ellenőrzéskor a menet látható kopást mutat. Bármely ilyen jel esetén cserélje ki az alkatrészt.
Milyen szerszámra van szükségem a megfelelő meghúzáshoz?▾
A legbiztonságosabb az Ink Machines precíziós készlet, 90. sz., amely tartalmazza a specifikus szerszámot. A meghúzásnak határozottnak, de kontrolláltnak kell lennie; a nem megfelelő szerszámok kockáztatják az anya fejének deformálódását.
Újra felhasználhatom a régi anyát az összeszereléskor?▾
Igen, ha a menet jó állapotban van, és a fej nem deformálódott. Minden szétszereléskor vizsgálja meg, és ha bármilyen kétsége van az állapotával kapcsolatban, szereljen be egy újat – a kockázat nem éri meg egy ilyen olcsó alkatrész esetében.
Az anya acélból vagy alumíniumból készült?▾
Nagy szilárdságú acélból készült, precíziós menettel, pontosan azért, hogy ellenálljon az ismételt meghúzásoknak és a működés ciklikus erőinek anélkül, hogy deformálódna.
Pontosan milyen szerepe van a gépben?▾
Rögzíti a motor tengelyén a mozgást generáló alkatrészeket – a swash plate-et, a kiegyensúlyozó súlyt és a csapágyat – a megfelelő helyzetükben, és megakadályozza, hogy axiálisan elmozduljanak a működés közbeni rezgések és erők hatására.
Termékleírás
Piesa Inkmachines nr. 126 - Retainer Nut
Piesa Inkmachines nr. 126 — Retainer Nut az eredeti rögzítőanya a Scorpion X1 géphez, az a rögzítőelem, amely a motor tengelyén lévő alkatrészeket a megfelelő helyzetben tartja. A retainer nut megakadályozza a motor tengelyére szerelt egységek (mint a swash plate, ellensúly, csapágy) axiális elmozdulását a ciklikus erők és a működési rezgések hatására. Nagy szilárdságú acélból, precíziós menettel készült, így biztonságos és ismételhető meghúzást biztosít. A menetnek tökéletes állapotban kell lennie — egy kopott menet, amely már nem tartja a meghúzást, lehetővé teheti az alkatrészek elmozdulását a tengelyen, ami a löket megváltozásához, rezgésekhez és potenciálisan súlyos mechanikai hibákhoz vezethet. Az anyát minden szerviz alkalmával ellenőrizni kell, és ki kell cserélni a menet kopásának vagy a fej deformálódásának bármely jelére. Mindössze 5.00EUR-ért egy kritikus biztonsági alkatrész minimális költségen. Kompatibilis a Scorpion X1-gyel. A retainer nut egy látszólag egyszerű alkatrész, de alapvető biztonsági szerepet játszik a Scorpion mechanikai összeállításában. Egy működőképes rögzítőanya nélkül a motor tengelyére szerelt összes alkatrész szabadon elmozdulhatna axiálisan, egy precíziós gépet kiszámíthatatlan és potenciálisan veszélyes eszközzé változtatva. Az eredeti Inkmachines anya precíziós menete tökéletesen illeszkedik a motor tengelyének menetéhez, biztonságos meghúzást biztosítva a beszorulás vagy károsodás kockázata nélkül. A nagy szilárdságú acél anyagot úgy választották ki, hogy ellenálljon a szükséges meghúzási nyomatékoknak és a működési ciklikus erőknek deformáció nélkül. A jó mérnöki gyakorlat szerint ellenőrizze a retainer nut meghúzását minden mélytisztítási alkalommal. Az anya egy fogyóeszköz, amelyet megelőző jelleggel ki kell cserélni a menet bármilyen kopásának jelére.
Gyakori kérdések Mit rögzít a retainer nut? A retainer nut rögzíti a motor tengelyére szerelt alkatrészeket (swash plate, ellensúly, csapágyak) a megfelelő helyzetükben. Megakadályozza az axiális elmozdulást a működés során keletkező ciklikus erők hatására. Honnan tudom, hogy a retainer nut-ot ki kell cserélni? Jelek: a menet már nem szorít szorosan, az anya gyakran meglazul, a fej deformálódott a szerszámoktól, vagy ellenőrzéskor a menet látható kopást mutat (deformált vagy hiányzó menetek). Milyen szerszámokra van szükségem a retainer nut meghúzásához? Az Inkmachines Precision tool kit (nr. 90) tartalmazza a megfelelő szerszámot. Egy kis méretű kulcs működhet, de fennáll a fej deformálódásának veszélye nem megfelelő szerszámokkal. A meghúzás szoros, de nem túlzott — ne használjon nyomatékkulcsokat. A retainer nut-hoz kell Loctite? Nem javasoljuk a Loctite vagy más menetrögzítő használatát a gyártó kifejezett utasítása nélkül. A menetrögzítők lehetetlenné tehetik az anya eltávolítását későbbi szervizek során, vagy vegyi anyagokkal szennyezhetik a szomszédos alkatrészeket. Az anya acélból vagy alumíniumból készült? A retainer nut nagy szilárdságú acélból készült, nem alumíniumból. Az acél szükséges a menet szilárdságához az ismételt meghúzási terhelések és a ciklikus erők alatt. Egy alumínium anya gyorsan elhasználódna és terhelés alatt meghibásodhatna. Milyen gyakran kell ellenőrizni a retainer nut-ot? Minden nagyobb gépszerviz alkalmával (professzionális használat esetén negyedévente ajánlott). Ellenőrizze, hogy az anya szorosan meg van-e húzva, és a menet nem kopott-e. Ha az anya meglazult a szervizek között, vizsgálja ki az okot. Mi történik, ha a retainer nut meghibásodik? Ha az anya meghibásodik, a motor tengelyén lévő alkatrészek axiálisan elmozdulhatnak: a swash plate megváltoztathatja a szöget (megváltoztatva a löketet), az ellensúly kiegyensúlyozatlanná válhat (súlyos rezgések), vagy a csapágy elmozdulhat. A legrosszabb esetben a szabad alkatrészek károsíthatják a motort (145EUR). A retainer nut X1 különbözik az X2-től? Lehetséges, ellenőrizze az X2 specifikációit. Ne feltételezze a felcserélhetőséget az Inkmachines megerősítése nélkül. Újra felhasználhatom a retainer nut-ot az összeszerelés során? Igen, ha a menet jó állapotban van, és a fej nem deformálódott. Minden szétszereléskor vizsgálja meg az anyát, és döntse el, hogy újra felhasználható-e. Ha bármilyen kétsége van, cserélje ki — 5.00EUR-ért nem éri meg a kockázatot. Rendelhetek több retainer nut-ot? Igen, javasoljuk 2-3 tartalék anya beszerzését. Kis alkatrészek, könnyen elveszhetnek a szerviz során, és 5.00EUR-ért a tartalék készlet költsége elhanyagolható.
