Inkmachines nr. 127 - Golyórögzítő gyűrű - 1 db

Ink Machines

Cikkszám: 376696

12,70 Lei

≈ 940 Ft · becsült ár

Gyors szállítás

Szállítás 24-48 óra

14 napos visszaküldésGaranciaSzállítás 24-48 óra

💵 Utánvét🔒 Biztonságos rendelés

A forintösszeg tájékoztató jellegű (1 Ft = 0,01349 RON, 2026-09-18). A RON-ban feltüntetett összeg a vásárlási ár; a szerződés és a fizetés RON-ban történik.

WhatsAppÍrj nekünk most 0369 733 154Hétfő - Péntek
10:00 - 22:00

Műszaki adatok

Márka: Ink Machines
Csomagolás: 1 db
Anyag: Rugóacél
Kompatibilitás: Scorpion X1
Mennyiség: 1 db
Felhasználás: Nagyjavítás
Méretek: Scorpion X1 specifikus

Hasznos útmutatók:Piese de schimb Ink Machines — Dragonfly, Stingray, Scorpion, Cobra: ghid InkMachines — mașini suedeze și piese de schimb (Dragonfly, Scorpion, Stingray, Cobra)Întreținerea mașinii de tatuat: piesele de schimb esențiale

Útmutató és teljes leírás

Teljes útmutató: Inkmachines nr. 127 - Golyórögzítő gyűrű - 1 db

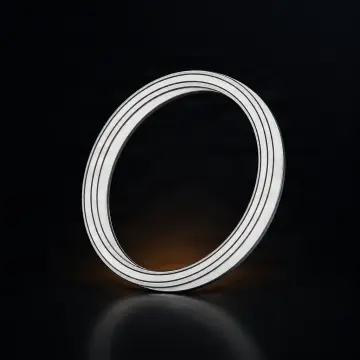

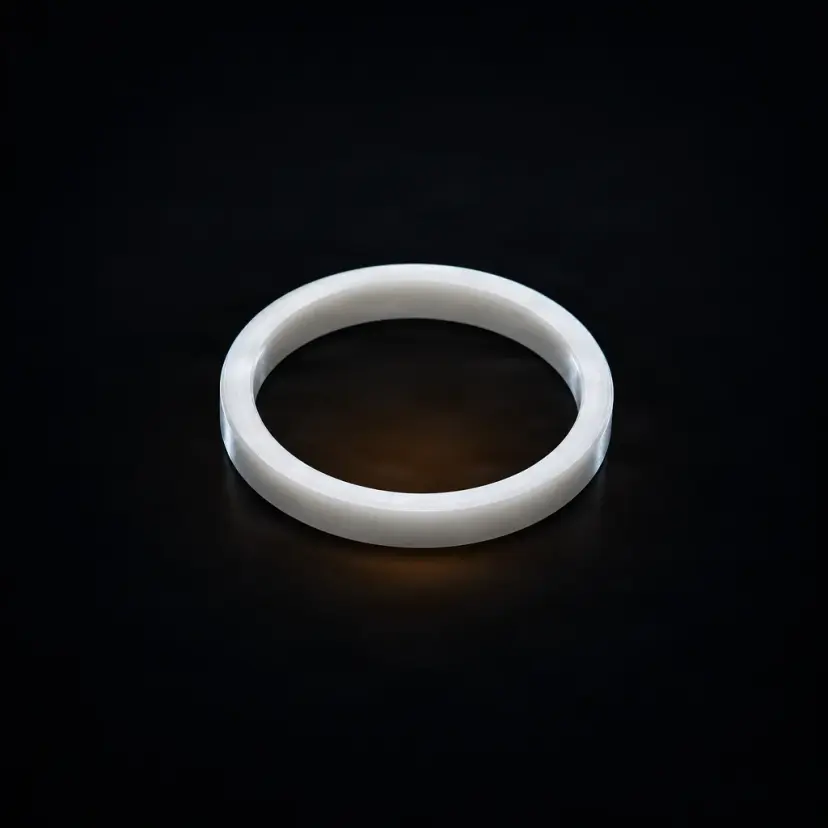

Ez az alkatrész a golyóreteszelő gyűrű (127. sz.), egy eredeti Ink Machines mikro-mechanikai komponens a Scorpion X1 géphez. Az állító gomb (128. sz.) reteszelő mechanizmusának része, a rugókkal (129. sz.) és a golyókkal (130/131. sz.) együtt: az a feladata, hogy a golyókat a csatornáikban tartsa, így a gép beállításai fixek maradnak, precíz „kattanásokkal”. Azoknak a művészeknek és technikusoknak szól, akik maguk karbantartják Scorpion gépüket, és szükségük van egy cserealkatrészre nagyobb szerviznél, vagy amikor az állítómechanizmus elvesztette a fix pozícióit.

Használat

Húzd ki a gépet az áramforrásból, és készíts elő egy tiszta, kontrasztos színű munkafelületet, peremes tálcával a kis alkatrészek számára.
Nézd meg a Scorpion gép kézikönyvét a 127. sz. gyűrű pontos helyének és helyes tájolásának meghatározásához az állítómechanizmuson belül.
Óvatosan szereld szét az állítás területét, közben tartsd számon a rugókat (129. sz.) és a golyókat (130/131. sz.) – ezek nagyon könnyen kipattannak és elvesznek.
Távolítsd el a régi vagy deformálódott gyűrűt egy precíziós csipesszel.
Helyezd be az új gyűrűt a kijelölt csatornába, a kézikönyvben leírt helyes tájolásnak megfelelően.
Szereld vissza a golyókat és a rugókat, majd ellenőrizd, hogy a mechanizmus visszaáll-e a határozott fix pozíciókba.
Teszteld az állító gombot: a kattanásoknak tisztán érződniük kell, és az állításnak stabilnak kell maradnia, anélkül hogy „elmozdulna” magától.

Tippjeink

Vásárolj 2-3 tartalék gyűrűt a rugókkal (129. sz.) és a golyókkal (130/131. sz.) együtt – ez a három alkatrész egy készletként működik, mint egy komplett karbantartó csomag a reteszelő mechanizmushoz.
Cseréld ki megelőző jelleggel a gyűrűt minden nagyobb szerviznél, még akkor is, ha még jónak tűnik: egy mechanikai igénybevételnek kitett miniatűr alkatrész idővel elveszíti rugalmasságát.
Jegyezd fel vagy fotózd le a régi gyűrű tájolását, mielőtt kiveszed, hogy helyesen tudd beszerelni az új alkatrészt.
Tarts kéznél egy mágnest: gyorsan összeszedheted a szétszereléskor kieső golyókat.
Kizárólag precíziós csipesszel dolgozz – az alkatrész túl kicsi ahhoz, hogy ujjakkal kezeld.

Figyelem: A szétszerelés előtt húzd ki a gépet az áramforrásból, és csak tiszta precíziós szerszámokkal dolgozz. Az alkatrész miniatűr, a golyók (2-3 mm) pedig nagyon könnyen kipattannak és elvesznek – használj tiszta felületet, peremes tálcát és tarts kéznél egy mágnest. Mivel a gép belsejében kell beavatkozni, összeszerelés után mindig ellenőrizd az állítás helyes működését, és fertőtlenítsd/tekerd be a gépet védőfóliába, mielőtt ügyfélen használnád.

Gyakori kérdések

Mit csinál pontosan ez az alkatrész?▾

A gyűrű tartja a golyókat a gép állítómechanizmusának csatornáiban, megakadályozva azok véletlen kiesését. A rugókkal (129. sz.) és a golyókkal (130/131. sz.) együtt alkotja a reteszelő mechanizmust, amely létrehozza a fix pozíciókat – a kattanásokat –, amelyeket az állító gomb (128. sz.) elforgatásakor érzel.

Mikor kell tudnom, hogy ki kell cserélnem?▾

Minden nagyobb szerviznél, vagy amikor azt veszed észre, hogy az állításnak nincsenek már határozott fix pozíciói (nem érződnek a kattanások), a golyók kiesnek szétszereléskor, vagy a gyűrű láthatóan deformálódott. Mivel ez egy mechanikai igénybevételnek kitett alkatrész, idővel elveszítheti rugalmasságát.

Az alkatrész egyenként kapható, és hányat vegyek belőle?▾

Igen, a gyűrű darabonként (1 db) kapható. Gyakorlati javaslat, hogy tarts 2-3 tartalék gyűrűt, ideális esetben a rugók (129. sz.) és a golyók (130/131. sz.) mellett, mert a teljes reteszelő mechanizmust egy készletként kell karbantartani.

Illik bármilyen gépre? Működik Scorpion X2-n is?▾

Az alkatrész a Scorpion X1 géphez készült, és szoros tűrésekkel gyártották ehhez a modellhez. Scorpion X2 esetében a kompatibilitás nem garantált – az X2 eltérő méretű állítómechanizmussal rendelkezhet, ezért rendelés előtt ellenőrizd a saját géped specifikációit.

Hogyan szereljem fel anélkül, hogy elveszíteném a golyókat?▾

Dolgozz tiszta, kontrasztos színű felületen, használj peremes tálcát, és tarts kéznél egy mágnest a kipattanó golyókhoz. Helyezd a gyűrűt a kijelölt csatornába egy precíziós csipesszel, a Scorpion kézikönyvében leírt tájolásnak megfelelően, majd ellenőrizd a kattanás érzetét az állításnál.

Milyen anyagból készült?▾

A termékinformációk szerint a gyűrű rugalmas fém anyagból (rugóacél típusú) készült, amelyet úgy választottak ki, hogy elég rugalmas legyen a beszereléshez, de elég merev ahhoz, hogy a golyókat a működési erők hatására is megtartsa. Az ötvözet pontos összetételét a termékadatok nem határozzák meg.

Termékleírás

Piesa Inkmachines nr. 127 - Ball Retaining Ring

Piesa Inkmachines nr. 127 — Ball Retaining Ring a Scorpion X1 gép eredeti golyóreteszelő gyűrűje. Ez a mikromechanikai alkatrész a gép beállító mechanizmusában tartja a golyókat (ball, 130/131. sz. alkatrész) a funkcionális helyzetükben. A reteszelő gyűrű egy rögzítőelemként működik, amely megakadályozza, hogy a golyók a működési erők hatására elhagyják a kijelölt csatornáikat. A golyók a rugóikkal (ball spring, 129. sz. alkatrész) együtt alkotják a detent mechanizmust, amely biztosítja a gép állítható alkatrészeinek rögzített pozícióit. Rugóacélból vagy rugalmas fém anyagból készült reteszelő gyűrűnek elegendő tartóerőt kell biztosítania, ugyanakkor lehetővé kell tennie a golyók ellenőrzött eltávolítását szervizeléskor. Miniatűr, mechanikai igénybevételnek kitett alkatrészként a gyűrű idővel deformálódhat vagy elveszítheti rugalmasságát. Mindössze 2,00 EUR ára miatt érdemes minden nagyobb szervizeléskor megelőző jelleggel cserélni. Kompatibilis a Scorpion X1-gyel. A reteszelő gyűrű a ball spring-ekkel (129. sz. alkatrész) és a golyókkal (130/131. sz. alkatrész) együttműködve alkotja a Scorpion gép teljes detent mechanizmusát. Ez a mikromechanikai alkatrészhármas felelős azért a precíz tapintási érzetért, amelyet a művész az adjustment knob állításakor tapasztal. E hármas bármely alkatrészének leromlása befolyásolja az egész mechanizmus működését. A gyűrű méretei a Scorpion X1-re jellemzőek, és szoros tűréssel készülnek a megfelelő tartóerő biztosítása érdekében. A túl laza gyűrű lehetővé teszi a golyók kiesését, a túl merev gyűrű pedig megnehezíti az állítást. Javasoljuk a gyűrű beszerzését a rugókkal és golyókkal együtt, teljes karbantartó készletként a detent mechanizmushoz.

Gyakori kérdések

Mit csinál a ball retaining ring?
A gyűrű a golyókat a gép beállító mechanizmusának csatornáiban tartja, megakadályozva azok véletlen kiesését. A golyók és rugóik egy detent mechanizmust alkotnak, amely az állítható alkatrészek rögzített pozícióit (kattanásokat) hozza létre.

Mikor kell cserélni?
Minden nagyobb szervizeléskor, vagy ha a következőket tapasztalja: az alkatrészek állításakor már nincsenek határozott rögzített pozíciók (a kattanások nem érezhetők), a golyók kiesnek szétszereléskor, vagy a gyűrű láthatóan deformálódott.

Az alkatrész egyenként kapható?
Igen, a ball retaining ring darabonként kapható. Javasoljuk, hogy 2-3 tartalék gyűrűt vásároljon a ball spring-ekkel (129. sz.) és golyókkal (130/131. sz.) együtt karbantartó készletként.

Hogyan kell felszerelni a gyűrűt?
A felszerelés precíziós csipeszt és kézügyességet igényel – ez egy miniatűr alkatrész. A gyűrűt a testen lévő kijelölt csatornába kell helyezni. A pontos elhelyezkedésért és a helyes tájolásért olvassa el a Scorpion kézikönyvét.

Mi a kapcsolata az adjustment knob-bal?
A ball retaining ring, a golyók és a ball spring-ek együtt hozzák létre az adjustment knob (128. sz. alkatrész) detent mechanizmusát. Ez a mechanizmus biztosítja azokat a rögzített pozíciókat (kattanásokat), amelyeket az állító gomb elforgatásakor érez.

Elveszíthetem a golyókat szétszereléskor?
Igen, a golyók rendkívül kicsik (2-3 mm), és szétszereléskor könnyen elpattanhatnak és elveszhetnek. Dolgozzon tiszta, kontrasztos színű felületen, és használjon peremes tálcát. Tartalék golyók (130/131. sz.) állnak rendelkezésre. A mágnes segíthet a leesett golyók összegyűjtésében.

A gyűrű acélból vagy más anyagból készül?
A gyűrű rugóacélból vagy rugalmas fém anyagból készül, amelyet rugalmassági és deformációval szembeni ellenálló képessége miatt választottak. Kellően rugalmasnak kell lennie a beszereléshez, de elég merevnek a golyók működési erők alatti megtartásához.

Az X1 gyűrű működik az X2-n?
Nem garantált. Az X2 eltérő méretekkel rendelkezhet a beállító mechanizmusban. Ellenőrizze az X2 specifikációit.

Hány golyót tart meg a gyűrű?
A golyók száma a Scorpion detent mechanizmusának konkrét kialakításától függ. Általában 2-3 golyó tartozik egy reteszelő gyűrűhöz. A gép pontos konfigurációjáért olvassa el a kézikönyvet.

Miért fontos a detent mechanizmus?
A detent mechanizmus rögzített pozíciókat (kattanásokat) biztosít a gép állítható alkatrészei számára. Működő detent nélkül a beállítások véletlenül megváltozhatnának a működési rezgések során, a művész szándéka nélkül módosítva a gép paramétereit.
