Ghid complet: Piesa Inkmachines nr. 40 - Piston assembly - 1buc

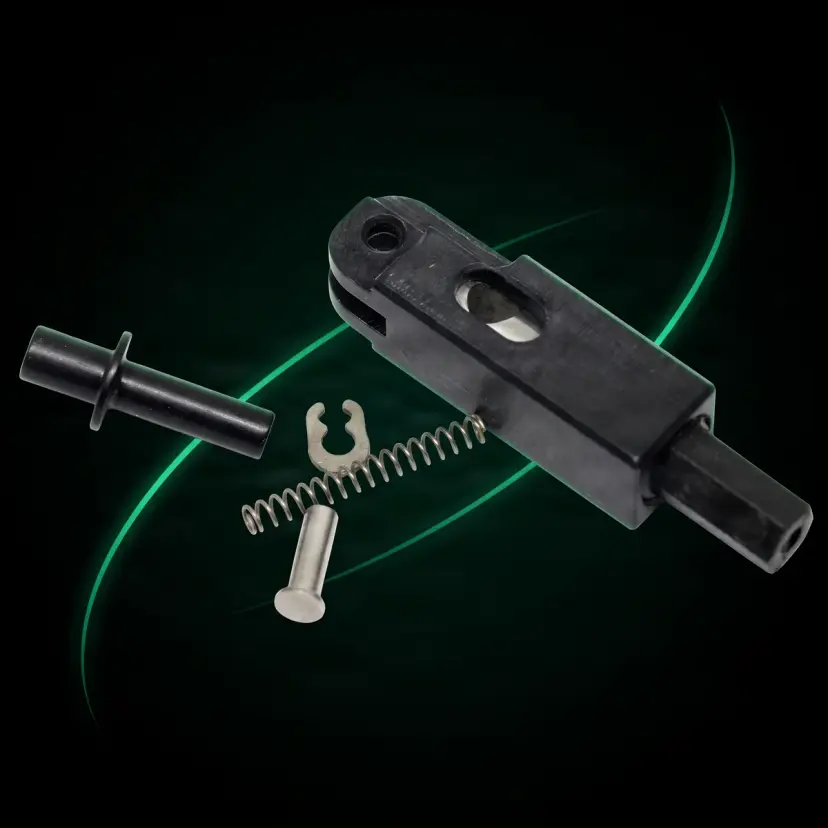

Ansamblul piston nr. 40 este piesa de schimb originală InkMachines pentru mașina rotativă Dragonfly X2. Este componenta care transformă mișcarea de rotație a eccentric-ului în mișcarea liniară, alternativă, a barei de ac — practic „inima” mecanică a mașinii, de care depind cursivitatea și consistența fiecărei linii. Se adresează artiștilor și tehnicienilor care întrețin o Dragonfly X2 și au nevoie să înlocuiască un piston uzat. Se livrează la bucată (1 buc).
Cum se folosește
- Pregătește sculele necesare: clestele pentru inele Nr. 55 (pentru circlip) și cheia hexagonală de 1,5 mm — cea mai mare cheie hexagonală livrată împreună cu mașina. Lucrează pe o suprafață curată, bine luminată.
- Demontează ansamblul vechi: îndepărtează capacul și stiftul barei de ac. Introdu capătul lung al cheii hexagonale de 1,5 mm prin orificiul șurubului de reglare și slăbește-l.
- Cu clestele pentru inele scoate dispozitivul și împinge afară stiftul de conectare, apoi extrage ansamblul piston uzat.
- Aplică puțină grăsime sau ulei pe noul ansamblu piston înainte de montaj.
- Introdu noul ansamblu în cadru și asigură-te că arcul „Stay up” este în poziție și se cuplează cu șurubul de oprire a arcului din cadru.
- Introdu stiftul de conectare și montează circlipul cu clestele pentru inele.
- Verifică jocul: stiftul barei de ac trebuie să aibă un spațiu liber de aproximativ 0,5 mm de la partea din spate a flanșei până la cadru.
- Lubrifiază, apoi fă o scurtă sesiune de test la viteze progresive pentru a verifica mișcarea lină înainte de prima folosire pe client.
Sfaturi de la noi
- Lubrifiază ansamblul înainte de prima utilizare și repetă lubrifierea regulat — lipsa ungerii este unul dintre factorii care scurtează cel mai mult durata de viață a pistonului.
- Nu porni înlocuirea fără clestele pentru inele Nr. 55 — fără el nu poți scoate/monta corect circlipul.
- Respectă spațiul de ~0,5 mm la stiftul barei de ac: reglajul acesta influențează direct comportamentul acului, deci merită verificat de două ori.
- Când schimbi pistonul, verifică și starea componentelor asociate (arc, stift, circlip) — o piesă învecinată uzată poate readuce rapid aceleași simptome.
- Dacă nu ești sigur pe demontare, consultă ghidul oficial InkMachines sau apelează la un service autorizat; reasamblarea corectă este critică pentru funcționare.
Atenție: Aceasta este o piesă mecanică internă, nu un consumabil steril de unică folosință — nu înlocuiește igiena obișnuită a mașinii. Reasamblarea corectă este esențială pentru siguranță și calitate: un joc greșit al stiftului barei de ac sau un arc „Stay up” necuplat pot duce la mișcare sacadată a acului. Indiferent de starea mecanismului, folosește întotdeauna barieră de protecție pe mașină în timpul lucrului și menține un protocol de igienă corect. Dacă operația depășește nivelul tău de confort tehnic, du mașina la un service autorizat.
Întrebări frecvente
Ansamblul piston nr. 40 funcționează cu toate cursele Dragonfly X2?▾
Da. Conform datelor producătorului, ansamblul piston nr. 40 este compatibil cu toate cele trei variante de cursă ale Dragonfly X2 (2,6 mm, 3,7 mm și 4,5 mm). Lungimea cursei este dată de ansamblul eccentric nr. 41B, care se cuplează cu pistonul — același piston funcționează indiferent de eccentric-ul ales.
De unde știu că trebuie să înlocuiesc ansamblul piston?▾
Semnele tipice de uzură sunt: mișcare sacadată a acului, pierdere de precizie la linii și umpluturi, zgomot crescut din zona pistonului, joc vizibil în ghidare sau o scădere generală a performanței. Dacă întreținerea și lubrifierea nu rezolvă problema, ansamblul piston este primul suspect.
Ce scule îmi trebuie pentru înlocuire?▾
Ai nevoie de clestele pentru inele Nr. 55 (pentru circlip) și de cheia hexagonală de 1,5 mm — cea mai mare cheie hexagonală livrată cu mașina. Cheia se folosește prin orificiul șurubului de reglare pentru a slăbi fixarea.
Pot să înlocuiesc pistonul singur sau e nevoie de service?▾
Este o operație de dificultate medie spre ridicată, care presupune să cunoști bine structura internă a Dragonfly X2. Demontarea și mai ales reasamblarea corectă (arcul „Stay up”, stiftul de conectare, circlipul și jocul de ~0,5 mm) sunt critice. Dacă ai experiență cu întreținerea mașinii, o poți face singur; altfel, recomandarea este să consulți ghidul InkMachines sau un service autorizat.
Piesa are nevoie de rodaj sau de întreținere specială?▾
Ansamblul original InkMachines este testat în fabrică și nu necesită rodaj propriu-zis. Se recomandă totuși o scurtă sesiune de testare la viteze progresive după instalare, plus lubrifiere înainte de prima folosire. Ulterior, lubrifierea regulată prelungește semnificativ durata de viață.
Este o piesă originală?▾
Da, este piesa de schimb originală InkMachines nr. 40 (model 375578) pentru Dragonfly X2, livrată la bucată. Fiind componentă originală, respectă toleranțele de fabricație ale mașinii și se montează în locul pistonului existent.
Descrierea produsului
Piesa Inkmachines nr. 40 - Piston assembly Retineti ca veti avea nevoie, de asemenea, de clestele pentru inele Nr. 55 pentru a inlocui acest ansamblu.Aluzie! Cand inlocuiti, trebuie sa indepartati capacul si stiftul barei de ac. Utilizati capatul lung al cheii hexagonale de 1,5 mm (cea mai mare cheie hexagonala furnizata cu masina) si introduceti-o prin orificiul surubului de reglare pentru a o slabi. Folositi clestele pentru inele pentru a scoate dispozitivul si impingeti stiftul de conectare. Puneti putina grasime sau ulei pe noul ansamblu piston si introduceti-l in cadru, asigurati-va ca arcul Stay up este in pozitie si se cupleaza cu surubul de oprire a arcului din cadru. Introduceti stiftul de conectare si instalati circlipul. Stiftul barei de ac trebuie sa aiba un spatiu liber de aproximativ 0,5 mm de la partea din spate a flansei la cadru.
Ansamblu piston pentru masina de tatuat InkMachines Dragonfly X2, piesa de schimb originala nr. 40, 1 bucata. Ansamblul piston este una dintre componentele centrale ale mecanismului de actionare al masinii Dragonfly X2, responsabila pentru conversia miscarii de rotatie a eccentric-ului in miscarea liniara alternativa a acului de tatuaj. Acest ansamblu de precizie include pistonul, elementele de ghidare si componentele de conectare, reprezentand o solutie completa de inlocuire. Fabricat din materiale de inalta calitate cu tolerante extrem de stranse, ansamblul piston asigura miscarea lina, precisa si repetabila care defineste performanta legendara a masinii Dragonfly X2. InkMachines utilizeaza procese de fabricatie avansate pentru a garanta ca fiecare ansamblu piston indeplineste standardele exigente ale producatorului suedez. Dragonfly X2 este disponibila cu curse de 2.6mm, 3.7mm si 4.5mm, iar ansamblul piston functioneaza optim cu toate variantele de eccentric. Pretul de aproximativ 35 EUR reflecta complexitatea si precizia acestei componente. Inlocuirea este necesara cand se observa uzura vizibila a pistonului, joc excesiv in ghidare sau pierderea performantei mecanice. Un ansamblu piston uzat afecteaza direct calitatea si consistenta fiecarui tatuaj. Piesa originala InkMachines cu performanta garantata. Ansamblul piston este o componenta care exemplifica filosofia InkMachines: fiecare piesa este fabricata la cel mai inalt standard de precizie pentru a livra performanta profesionala constanta. Disponibil pe tatuat.ro cu livrare rapida in Romania si garantia producatorului suedez InkMachines.
Întrebări frecventeCe include ansamblul piston nr. 40?Ansamblul piston nr. 40 include pistonul complet cu elementele de ghidare si componentele de conectare necesare functionarii in masina Dragonfly X2. Este o solutie completa de inlocuire care nu necesita achizitionarea separata a altor piese de baza. Componentele sunt pre-asamblate si testate.Cat costa ansamblul piston nr. 40?Ansamblul piston InkMachines nr. 40 este disponibil la pretul de aproximativ 35 EUR. Pretul reflecta complexitatea, materialele premium si tolerantele de fabricatie extrem de stranse ale acestei componente critice. Este o investitie esentiala pentru mentinerea performantei masinii Dragonfly X2.Cum stiu ca ansamblul piston trebuie inlocuit?Semnele de uzura includ: miscare sacadata a acului, pierdere de precizie in linii si umpluri, zgomot crescut din zona pistonului, joc vizibil in mecanismul de ghidare sau scaderea generala a performantei masinii. Daca mentenanta componentelor mici nu rezolva problema, ansamblul piston ar trebui verificat.Ansamblul piston functioneaza cu toate cursele?Da, ansamblul piston nr. 40 este compatibil cu toate cele trei variante de cursa ale Dragonfly X2 (2.6mm, 3.7mm, 4.5mm). Lungimea cursei este determinata de ansamblul eccentric nr. 41B, care se cupleaza cu pistonul. Acelasi ansamblu piston functioneaza indiferent de eccentric-ul ales.Pot inlocui ansamblul piston singur?Inlocuirea ansamblului piston este o operatie de dificultate medie-ridicata care necesita cunostinte bune despre structura interna a masinii Dragonfly X2. Demontarea si reasamblarea corecta sunt critice pentru functionarea ulterioara. Recomandam consultarea ghidului InkMachines sau apelarea la un service autorizat.Care este durata de viata a ansamblului piston?Ansamblul piston este o componenta durabila proiectata sa reziste la sute de mii de cicluri. Cu mentenanta corecta si lubrifiere regulata, poate dura mai multi ani de utilizare profesionala. Factorii care reduc durata de viata includ lipsa lubrifierii, suprasolicitarea si lipsa mentenantei componentelor asociate.Ansamblul piston necesita rodaj?Ansamblul piston original InkMachines este testat in fabrica si nu necesita rodaj propriu-zis. Recomandam totusi o scurta sesiune de testare la viteze progresive dupa instalare pentru a verifica functionarea corecta si a permite componentelor sa se aseze. Lubrifiati inainte de prima utilizare.Ce alte piese ar trebui verificate la inlocuirea pistonului?La inlocuirea ansamblului piston, verificati si starea: arcului piston interior (nr. 19), pinului de conectare (nr. 23), ansamblului eccentric (nr. 41B) si O-ring-urilor. Aceste componente interactioneaza direct cu pistonul si uzura uneia poate afecta celelalte. O revizie completa asigura performanta optima.Ansamblul piston afecteaza zgomotul masinii?Da, un ansamblu piston in stare buna contribuie semnificativ la functionarea silentioasa a masinii Dragonfly X2. Uzura pistonului cauzeaza joc si frecare suplimentara care genereaza zgomot. Inlocuirea unui piston uzat poate reduce dramatic nivelul de zgomot al masinii.De ce este pretul ansamblului piston mai mare decat al altor piese?Pretul de 35 EUR reflecta complexitatea componentei: multiple piese pre-asamblate, materiale premium, tolerante de fabricatie extrem de stranse si testare individuala in fabrica. Ansamblul piston este una dintre componentele cele mai critical-precision din masina Dragonfly X2, justificand investitia suplimentara.
