Teljes útmutató: Inkmachines alkatrész nr. 64 - Kioldócsap - 1 db

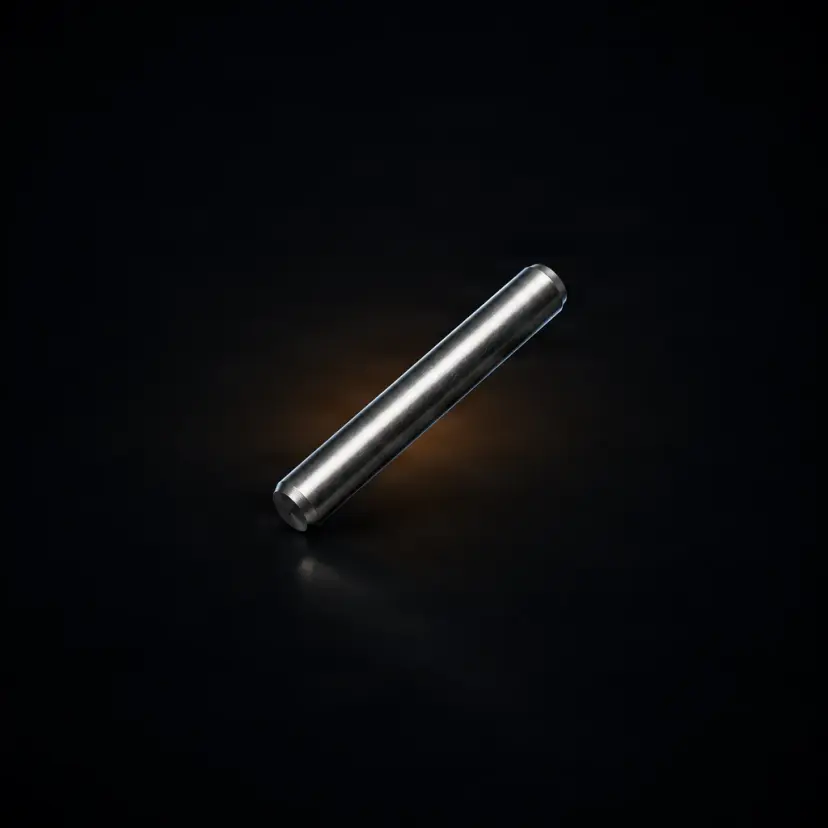

A Releaser pin (64-es alkatrész, InkMachines) az a forgócsap, amelyen az InkMachines rotációs gépek gyorskioldó karja forog. Ez egy nagy keménységű acélból készült precíziós alkatrész, amely biztosítja a tűrúd kioldó mechanizmusának sima, holtjátékmentes működését. Olyan tetoválóknak szól, akik maguk karbantartják a gépüket, és egy elkopott forgócsapot szeretnének kicserélni. Darabonként szállítjuk.
Használat
- Állítsd le a gépet, szereld szét, hogy hozzáférj a kioldó mechanizmushoz, és tisztítsd meg a területet a tintamaradványoktól és a régi kenőanyagtól.
- Ellenőrizd a release lever (62-es alkatrész) és a releaser spring (63-as alkatrész) megfelelő pozícionálását a gép testén lévő tartón.
- Igazítsd a release lever forgócsaplyukát a tartón lévő lyukakhoz.
- Helyezd be a releaser pint az igazított lyukba, ujjaiddal vagy egy kis tolószerszámmal óvatosan csúsztatva.
- A pinnak simán, túlzott erő nélkül kell bemenne – ha ellenállást érzel, ellenőrizd újra az igazítást, ne erőltesd.
- Győződj meg róla, hogy a pin teljesen be van helyezve, és nem esik ki a helyéről.
- Tegyél egy csepp InkMachines olajat (56-os alkatrész) a pinre, és műkötesd a kart néhányszor, hogy a kenőanyag eloszoljon az érintkező felületeken.
- Teszteld a release lever működését, mielőtt használnád a gépet munkához.
Tippjeink
- Kenje a pint minden alapos tisztításkor (lehetőleg havonta) InkMachines 56-os olajjal – ez csökkenti a súrlódást és megelőzi a felület korrózióját.
- Cseréld ki a pint, amint a kar oldalirányú holtjátéka vagy látható kopás (hornyok, laposodás) jelenik meg a hengeres felületen.
- Vizsgáld meg a pint a release leverrel (62-es alkatrész) és a releaser springgel (63-as alkatrész) együtt; ha az egyik kopott, ellenőrizd mindhármat a kioldó rendszerből.
- Tarts egy tartalék pint a szerszámkészletedben – kicsi alkatrész, könnyen elvész szétszereléskor.
- Dolgozz tiszta, peremezett felület felett, hogy a pin ne ugorjon ki és ne vesszen el.
Figyelem: Ez a gép egy belső mechanikai alkatrésze, nem steril fogyóeszköz, de a munkabiztonság múlik rajta: egy kopott pin holtjátékot hagyhat a karban, és extrém esetben a tűrúd véletlen kioldódását okozhatja – mindig ellenőrizd, hogy a kioldó mechanizmus pontosan működik-e, mielőtt egy ügyfélen dolgozol. Kerüld az alkatrész hosszan tartó érintkezését fertőtlenítő oldatokkal, amelyek felgyorsíthatják a felület károsodását; ülések során használj védőfóliát a gépen, és fertőtlenítsd a gép testét a higiéniai protokollod szerint.
Gyakori kérdések
Mit csinál a releaser pin az InkMachines gépben?▾
Ez az a forgócsap, amelyen a release lever (kioldó kar, 62-es alkatrész) forog. Amikor megnyomod a kart a tűrúd kioldásához, a kar e pin körül forog, és a visszatérő rugó (63-as alkatrész) ugyane pin körül hozza vissza reteszelt helyzetébe. Releaser pin nélkül a karnak nincs forgáspontja, és a gyorskioldó mechanizmus nem működhet.
Honnan tudom, hogy ki kell cserélnem a pint?▾
A kopás tipikus jelei: a kar oldalirányú holtjátékot mutat, nem tér vissza pontosan ugyanabba a reteszhelyzetbe, érdes tapintású vagy fémes zajt hallasz működtetéskor, vagy hornyokat/laposodásokat látsz a pin hengeres felületén. Ellenőrizheted a pin kivétele után vizuális vizsgálattal.
Milyen gépekhez való ez az alkatrész, és hogyan ellenőrizhető a kompatibilitás?▾
Ez az eredeti 64-es alkatrész az InkMachines rotációs gépek kioldó rendszeréből (nálunk a Stingray alkatrészek kategóriában is szerepel). A megfelelés biztosítása érdekében rendelés előtt ellenőrizd a 64-es alkatrész számát az InkMachines géped modelljének alkatrészlistájában. Ha nem vagy biztos benne, mondd el a pontos modellt, és segítünk.
Használhatok általános pint az eredeti helyett?▾
Nem ajánlott. Az eredeti pin nagyon szoros tűréssel készül, az InkMachines mechanizmusára jellemzően: egy kissé vékonyabb pin holtjátékot hagy, egy túl vastag elakad, egy lágyabb anyag gyorsan kopik, egy túl kemény pedig elkoptathatja a rögzítőlyukat a gép testében. Az eredeti alkatrész biztosítja a megfelelő illeszkedést.
Hogyan karbantartsam a pint, hogy minél tovább kitartson?▾
Minden alapos géptisztításkor (lehetőleg havonta) tegyél egy csepp InkMachines olajat (56-os alkatrész) a pinre vagy a forgócsap lyukába, és műkötesd a kart néhányszor a kenőanyag eloszlatásához. A rendszeres kenés csökkenti a súrlódást és megakadályozza a tisztítószerekkel való érintkezés okozta korróziót. Normál professzionális használat mellett, megfelelő kenéssel egy ilyen pin általában 1-3 évig tart.
Az alkatrészt darabonként szállítják?▾
Igen, darabonként szállítjuk. Mivel kicsi és kritikus alkatrész a mechanizmus működéséhez, sok tetováló rendel egy tartalék példányt is a szerszámkészletébe.
Termékleírás
Piesa Inkmachines nr. 64 - Releaser pin
Releaser Pin InkMachines (piesa nr. 64) este știftul de pivot original al mecanismului de eliberare rapidă pentru mașinile rotative InkMachines, componenta structurală de precizie care servește ca ax de rotație pentru release lever-ul mașinii. Acest pin metalic cilindric, fabricat cu toleranțe dimensionale de sutimi de milimetru, creează punctul fix în jurul căruia se rotește release lever-ul (piesa nr. 62) atunci când tatuatorul acționează mecanismul de deblocare a needle bar-ului. Precizia dimensională a releaser pin-ului este critică pentru funcționarea întregului sistem de eliberare: un pin cu diametrul corect asigură rotație lină fără joc — maneta se mișcă fluid, fără oscilații laterale, și revine în poziția de blocare cu precizie exactă. Un pin uzat cu diametrul diminuat prin frecare permite joc mecanic care face maneta imprecisă, poate cauza vibrații ale mecanismului de blocare, și în cazuri extreme, poate permite eliberarea accidentală a needle bar-ului. Fabricat din oțel de înaltă duritate pentru a rezista uzurii prin frecare la mii de cicluri de rotație, releaser pin-ul este proiectat pentru longevitate în condiții de utilizare profesională. Totuși, ca orice pivot mecanic, uzura este inevitabilă pe termen lung — mai ales în mediul de studio unde contactul cu soluții de curățare poate accelera degradarea suprafeței. Piesa originală InkMachines (nr. 64) funcționează ca parte a sistemului de eliberare împreună cu release lever-ul (nr. 62) și releaser spring-ul (nr. 63). Pin-ul se înlocuiește ori de câte ori se observă joc excesiv al manetei pe ax sau uzură vizibilă a suprafeței cilindrice.
Întrebări frecvente Ce face releaser pin-ul la mașina InkMachines? Releaser pin-ul (piesa nr. 64) este axul de pivot pe care se rotește release lever-ul (maneta de eliberare). Funcționează ca un pivot mecanic fix — lever-ul se rotește în jurul acestui pin când apăsați maneta pentru a elibera needle bar-ul, și revine în jurul aceluiași pin când arcul de retur îl readuce în poziție. Fără releaser pin, release lever-ul nu are punct de rotație și nu poate funcționa. Este componenta structurală centrală a sistemului de eliberare rapidă. Cum știu că releaser pin-ul trebuie înlocuit? Semnele de uzură ale releaser pin-ului: 1) Release lever-ul prezintă joc lateral (se mișcă în plan perpendicular pe direcția normală de rotație). 2) Maneta nu mai revine precis în poziția de blocare — se aliniază ușor diferit de fiecare dată. 3) Suprafața pin-ului prezintă uzură vizibilă — caneluri sau aplatizări pe zona cilindrică. 4) Senzație de rugozitate la acționarea manetei, indicând frecare crescută. 5) Zgomot metalic neobișnuit la acționare. Verificați prin extragerea pin-ului și inspectare vizuală. Releaser pin-ul se uzează mai repede decât celelalte piese? Pin-ul de pivot se uzează mai lent decât releaser spring-ul (care obosește elastic) dar mai repede decât release lever-ul (care are mai multă masă metalică). Uzura pin-ului este prin frecare — suprafața cilindrică se subțiază progresiv la punctele de contact cu suportul și cu lever-ul. Rata de uzură depinde de: frecvența acționării, lubrifiere, calitatea materialului și condițiile de mediu. În utilizare profesională normală cu lubrifiere regulată, un releaser pin durează 1-3 ani. Pot folosi un pin generic în loc de cel original? Nu recomandăm. Releaser pin-ul original (piesa nr. 64) este fabricat cu toleranțe de sutimi de milimetru — diametrul, lungimea și finisarea suprafeței sunt specifice mecanismului InkMachines. Un pin generic cu diametru ușor diferit va cauza fie joc (prea subțire) fie blocare (prea gros). Un pin din material mai moale se va uza rapid, iar unul prea dur poate uza orificiul de montare din corpul mașinii. Piesa originală este singura care garantează potrivire perfectă. Cum se montează releaser pin-ul? Montarea releaser pin-ului: 1) Asigurați-vă că release lever-ul și releaser spring-ul sunt poziționate corect pe suport. 2) Aliniați orificiul de pivot din release lever cu orificiile din suportul de pe corpul mașinii. 3) Inserați releaser pin-ul prin aliniere, glisându-l ușor cu degetele sau cu un mic instrument de împingere. 4) Pin-ul trebuie să intre lin fără forță excesivă — dacă necesită forță, verificați alinierea. 5) Asigurați-vă că pin-ul este complet inserat și nu iese din locaș. 6) Testați funcționarea manetei înainte de utilizare. Releaser pin-ul necesită lubrifiere? Da, o picătură de ulei InkMachines (piesa nr. 56) pe releaser pin la fiecare curățare profundă a mașinii (de preferință lunar) reduce semnificativ frecarea și prelungește durata de viață atât a pin-ului, cât și a orificiilor de pivot. Lubrifierea previne și coroziunea suprafeței pin-ului cauzată de contactul cu soluții de dezinfectare. Aplicați uleiul direct pe pin sau în orificiul de pivot, apoi acționați maneta de câteva ori pentru a distribui lubrifiantul uniform pe suprafețele de contact. Releaser pin-ul este aceeași piesă pentru Dragonfly și Stingray? Releaser pin-ul (piesa nr. 64) face parte din catalogul general InkMachines. Verificați compatibilitatea exactă cu modelul dvs. specific înainte de comandă. Deși InkMachines standardizează multe componente între modele, Dragonfly și Stingray au arhitecturi diferite, iar unele piese pot avea dimensiuni specifice modelului. Pe tatuat.ro, specificațiile produsului indică compatibilitatea. În caz de dubiu, contactați suportul pentru confirmare. Ce material este folosit pentru releaser pin? Releaser pin-ul original InkMachines (piesa nr. 64) este fabricat din oțel de înaltă duritate, tratat termic pentru a rezista uzurii prin frecare la mii de cicluri de rotație. Suprafața este finisată la un grad de rugozitate extrem de redus pentru a minimiza frecarea cu orificiul de pivot și cu release lever-ul. Duritatea materialului este calibrată: suficient de dur pentru a rezista uzurii, dar nu atât de dur încât să uzeze orificiile din corpul mașinii (care sunt din aluminiu anodizat, material mai moale). Câte releaser pin-uri ar trebui să am de rezervă? Recomandăm 1-2 releaser pin-uri de rezervă (piesa nr. 64). Deși pin-ul se uzează mai lent decât alte componente ale sistemului de eliberare, este o piesă mică și foarte ușor de pierdut în timpul demontării mașinii — poate cădea pe podea, se poate rostogoli sub echipamente, sau poate fi aspirat la curățenie. Având o piesă de rezervă disponibilă, evitați situația de a nu putea reasambla mașina din cauza unui pin pierdut. Unde pot cumpăra releaser pin InkMachines în România? Releaser pin InkMachines (piesa nr. 64) este disponibil pe tatuat.ro. Recomandăm achiziționarea simultană a întregului set de componente ale sistemului de eliberare: release lever (nr. 62), releaser spring (nr. 63) și releaser pin (nr. 64). Aceasta vă permite înlocuirea completă a sistemului dacă este necesar și elimină necesitatea comenzilor multiple pentru piese complementare.
