Alkatrész Inkmachines nr. 73 - Rúd szerelvény - 1buc
Ink MachinesMűszaki adatok
- Brand
- Ink Machines
- Csomagolás
- 1 db
- Anyag
- Kiváló minőség
- Mennyiség
- 1 db
- Használat
- Rotációs gépek
- Tartósság
- 1-2 év
- Kompatibilitás
- InkMachines
Ghiduri utile:Piese de schimb Ink Machines — Dragonfly, Stingray, Scorpion, Cobra: ghidInkMachines — mașini suedeze și piese de schimb (Dragonfly, Scorpion, Stingray, Cobra)Întreținerea mașinii de tatuat: piesele de schimb esențiale
Útmutató és teljes leírás
Teljes útmutató: Alkatrész Inkmachines nr. 73 - Rúd szerelvény - 1buc
Ez a cserealkatrész, amely a dugattyút a tűrúddal (needle bar) köti össze az Ink Machines forgó gépek belsejében, és továbbítja a mozgást, amelynek révén a tű elindul. Olyan művészeknek és technikusoknak szól, akik maguk karbantartják vagy javítják a gépüket, amikor az eredeti rúd elhasználódott, hézagot kapott a csuklókban, vagy lemaradt egy felújítás során. Az alkatrész (73. sz. az Ink Machines katalógusban, 375601 modell) darabonként kerül forgalomba, és a Stingray / Ink Machines sorozat alkatrészcsaládjának része. Nem fogyóeszköz – egy tartós mechanikai alkatrész, amelyet csak kopás esetén cserélnek.
Használat
- Először győződj meg arról, hogy az alkatrészt valóban cserélni kell: mozgasd kézzel a needle bar-t, és ellenőrizd, hogy érzel-e holtjátékot, kattogást vagy egyenetlen mozgást – ezek a rúd csuklóinak kopásának tipikus jelei.
- Készíts elő egy tiszta, jól megvilágított munkaterületet, és fertőtlenítsd a gép mechanizmusát a beavatkozás előtt (70%-os izopropil-alkohollal). Mindig áramtalanított géppel dolgozz.
- Szereld le a needle bar-t és adott esetben a grip-et, hogy szabad hozzáférésed legyen a meghajtó mechanizmushoz.
- Válaszd le a régi rudat (rod assembly) a dugattyúról, miközben megjegyzed a tájolását és a rögzítés módját a beszerelés referenciapontjaként.
- Szereld fel az új rudat, ügyelve a dugattyúhoz és a needle bar vezetőrendszeréhez való helyes kapcsolódásra; ne erőltesd az alkatrészt, hanem ellenőrizd, hogy a pályán rendellenes súrlódás nélkül halad-e.
- Kenj meg a csuklókat Ink Machines olajjal (56. sz. alkatrész) – egy cseppet minden csuklópontra.
- Szereld össze a gépet, és végezz egy rövid tesztet tű nélkül a bőrön: hallgasd meg a zajt, ellenőrizd, hogy a mozgás sima-e, és hogy a needle bar mindig ugyanarra a pályára tér vissza.
- Az első valódi ülés előtt teszteld gyakorlóbőrön, hogy a gép a beavatkozás után stabilan működik.
Tippjeink
- Cseréld a kopó alkatrészeket együtt, ne egyesével: a gyártó utasításai szerint a rúddal (73. sz.) együtt érdemes ellenőrizni a rod washer-t (71. sz.), az alu bearing rod-ot (71-B. sz.) és a dugattyúegységet (72. sz. Stingray esetében) – ugyanabban a láncban dolgoznak, és az egyik kopása megterheli a többit.
- Kenj rendszeresen a csuklókat Ink Machines olajjal; a gyártó egy cseppet javasol minden 20-30 üzemóra után. A száraz csuklók gyorsan kopnak, holtjátékot kapnak és zajossá válnak.
- Tartsd meg a régi alkatrészt a beszerelés befejezéséig, vizuális referenciaként a tájoláshoz és a rögzítéshez.
- A szoros csuklókkal rendelkező rúd teljes egészében továbbítja a bütyök által adott mozgást; ha holtjáték lép fel, a mozgás egy része elveszik a mechanizmusban, és a tényleges tűmozgás csökken – ezért ne halogasd a cserét, ha holtjátékot érzel.
- Válaszd az eredeti alkatrészt: a csuklók geometriája, a hossz és az anyag az Ink Machines mechanizmusához van kalibrálva, és egy nem kalibrált alkatrész megváltoztathatja a tűmozgást vagy idő előtt elhasználódhat.
Gyakori kérdések
Hogyan tudom, hogy cserélni kell a rudat (rod assembly)?▾
A kopás tipikus jelei: megnövekedett holtjáték a csuklókban (kattogásként érezhető, amikor kézzel mozgatod a needle bar-t), egyenetlen mozgás, a szokásosnál nagyobb mechanikai zaj, vagy a rúd látható deformációja. Amikor ezek jelentkeznek, itt az ideje a cserének – a holtjátékkal rendelkező csukló lehetővé teszi, hogy a tűmozgás egy része elveszzen a mechanizmusban.
Mivel és milyen gyakran kell kenve?▾
A csuklókat Ink Machines olajjal (56. sz. alkatrész) kell kenni. A gyártó egy cseppet javasol minden csuklópontra körülbelül 20-30 üzemóránként. A rendszeres kenés simán tartja a mozgást és megelőzi a súrlódás okozta kopást; a száraz csuklók gyorsan tönkremennek.
Minden Ink Machines gépbe illik? Ugyanaz a Dragonfly és a Stingray esetében?▾
A 73. sz. alkatrész az Ink Machines általános katalógusának része, és a Stingray alkatrészei között szerepel. Bár a meghajtó mechanizmusok hasonló elveken működnek, a modellek között lehetnek méretbeli eltérések, ezért mindig ellenőrizd a pontos kompatibilitást a tatuat.ro oldalon a rendelés előtt.
Használhatok más gyártótól származó (nem eredeti) rudat?▾
Nem ajánlott. A rúd méreteinek, csuklógeometriájának és anyagainak pontosan az Ink Machines mechanizmusához kell illeszkedniük. Egy nem kalibrált alkatrész eltérő holtjátékot, rossz hosszúságot (ami megváltoztatja a tűmozgást) vagy lágyabb anyagokat (amelyek gyorsan kopnak) eredményezhet. Csak az eredeti alkatrész biztosítja a gyártó által előírt viselkedést.
Milyen más alkatrészeket érdemes ellenőrizni vagy cserélni vele együtt?▾
Mivel mechanikus lánc része, érdemes ellenőrizni és szükség esetén együtt cserélni: rod washer (71. sz.), alu bearing rod (71-B. sz.) és dugattyúegység (72. sz. Stingray esetében). Az egyik kopása megterheli a többit, és az együttes csere biztosítja a kiegyensúlyozott működést.
Mennyi ideig bírja a rúd?▾
A gyártó tájékoztató jellegűen 1-2 évet ad meg intenzív professzionális használat esetén, megfelelő kenés mellett. A csuklók a leginkább kopásnak kitett terület – a holtjáték fokozatosan halmozódik fel. A rendszeres kenés és a normál paraméterek közötti működés jelentősen meghosszabbítja az élettartamot.
Termékleírás
Inkmachines 73-as alkatrész – Hajtórúd-egység

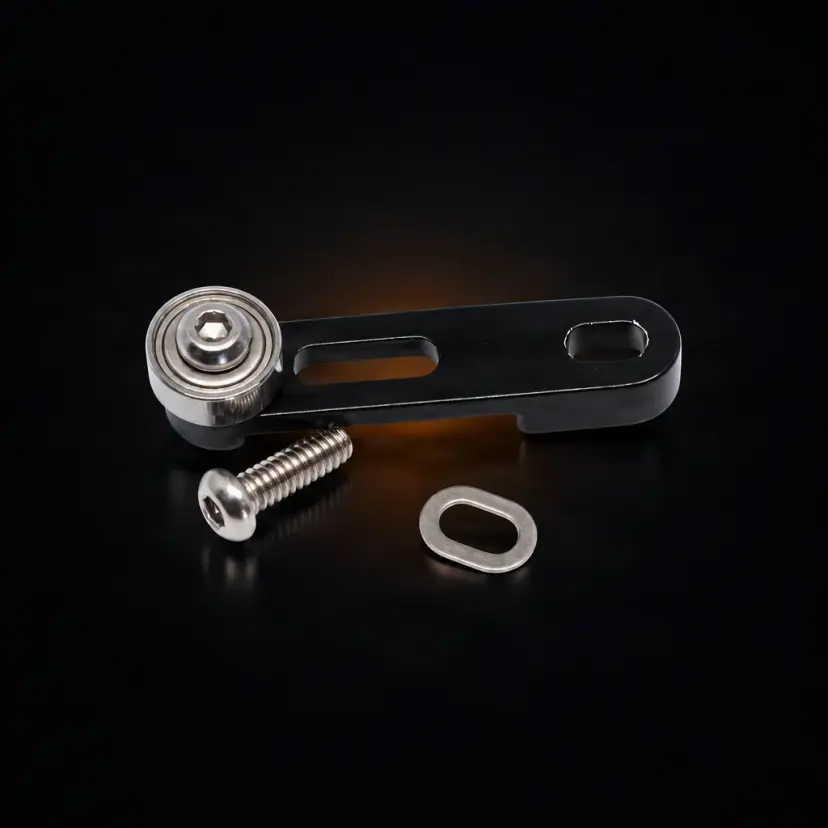

A Rod Assembly InkMachines (73-as alkatrész) az InkMachines rotációs gépek eredeti hajtórúd-egysége, az a mechanikus összekötő elem, amely a bütyök és a dugattyú mozgását továbbítja a tűrúdhoz. Ez a precíziós rúd a gép kinematikai láncának erőátviteli elemeként működik – a forgó bütyök mozgatja a dugattyút, a dugattyú a hajtórúd-egységet, a hajtórúd-egység pedig a bőrt szúró tűrudat. Az egység tartalmazza magát a rudat a csuklókkal és a dugattyúhoz, valamint a tűrúdhoz való csatlakozási felületekkel, amelyek mindegyike precíziós tűréssel készül, hogy a mozgás holtjáték vagy mechanikai veszteség nélkül, hűen továbbításra kerüljön.
A hajtórúd-egység minősége közvetlenül meghatározza a tű löketének pontosságát: egy szoros csuklókkal rendelkező rúd torzításmentesen adja át a mozgást, míg egy kopott, holtjátékos rúd lehetővé teszi a tűrúd eltérését az ideális pályától. Az InkMachines szabványainak megfelelő, kiváló minőségű anyagokból készült hajtórúd-egységet nagy frekvenciájú, ismétlődő dinamikus terhelések melletti tartósságra tervezték. A kopás jelei: megnövekedett holtjáték a csuklókban (a tűrúd kézi mozgatásakor kattanásként érzékelhető), egyenetlen löket, megnövekedett mechanikai zaj, vagy a rúd látható deformációja. Minden szerviz alkalmával ellenőrizni javasolt, és egyidejűleg cserélni a hajtórendszer egyéb kopó alkatrészeivel (dugattyú-egység, rúd alátét, alu csapágyrúd). Az eredeti InkMachines alkatrész (73-as számú) precíziós tűréssel készült csuklókkal rendelkezik, amelyek több ezer üzemóra alatt is biztosítják a mozgás hű továbbítását. A csuklók minimális holtjátékra vannak kalibrálva, az anyagokat pedig az ismétlődő dinamikus terhelés melletti súrlódásos kopással szembeni ellenállásra választották ki.
Gyakori kérdések
Mit csinál a hajtórúd-egység a gép mechanizmusában?
A hajtórúd-egység (73-as alkatrész) az az erőátviteli rúd, amely összeköti a dugattyút a tűrúddal. A bütyök-dugattyú kölcsönhatás által generált lineáris mozgást továbbítja a bőrt szúró tűrúdhoz. Ez a kinematikai lánc központi összekötő eleme: bütyök → dugattyú → hajtórúd-egység → tűrúd → tű.
Meddig tart a hajtórúd-egység?
Intenzív professzionális használat mellett, megfelelő kenéssel a hajtórúd-egység 1-2 évig tart. A csuklók a leginkább kopásnak kitett részek – a holtjáték fokozatosan növekszik. Az InkMachines olajjal (56-os alkatrész) történő rendszeres kenés és a normál paraméterek közötti üzemeltetés jelentősen meghosszabbítja az élettartamot.
A hajtórúd-egység kenést igényel?
Igen, a hajtórúd-egység csuklói rendszeres kenést igényelnek InkMachines olajjal (56-os alkatrész). Minden 20-30 üzemóra után egy-egy csepp minden csuklópontra sima mozgást biztosít és megelőzi a súrlódásos kopást. A száraz csuklók gyorsan kopnak, holtjáték alakul ki és zaj keletkezik.
Hogyan kell felszerelni a hajtórúd-egységet?
A hajtórúd-egység felszereléséhez a hajtómechanizmus részleges szétszerelése szükséges: 1) Távolítsa el a tűrudat. 2) A szükséges alkatrészek eltávolításával férjen hozzá a hajtómechanizmushoz. 3) Csatlakoztassa le a régi hajtórúd-egységet a dugattyúról. 4) Szerelje fel az új hajtórúd-egységet, ügyelve a dugattyúhoz és a vezetőrendszerhez való helyes csatlakozásra. 5) Kenje meg a csuklókat InkMachines olajjal. 6) Szerelje össze és tesztelje a működést.
A hajtórúd-egység ugyanaz a Dragonfly és a Stingray esetében?
A hajtórúd-egység (73-as alkatrész) az InkMachines általános katalógusának része. Ellenőrizze a pontos kompatibilitást az Ön modelljével a tatuat.ro oldalon. Bár a két modell hajtómechanizmusa hasonló elven működik, lehetnek az egyes modellek felépítésére jellemző méretbeli eltérések.
Befolyásolja a hajtórúd-egység a tű löketét?
Igen, a hajtórúd-egység továbbítja a bütyök által meghatározott löketet. Ha a csuklókban holtjáték van, a bütyök által generált löket egy része a mechanikai holtjátékban vész el, ami a tűnél rövidebb effektív löketet eredményez a névlegeshez képest. Egy jó állapotú hajtórúd-egység a bütyök löketének 100%-át továbbítja a tűrúdhoz, veszteség nélkül.
Használhatok harmadik gyártótól származó hajtórúd-egységet?
Nem javasoljuk. A hajtórúd-egység méreteinek, csuklógeometriájának és anyagainak pontosan az InkMachines mechanizmusához kell illeszkedniük. Egy nem eredeti alkatrész eltérő holtjátékkal, helytelen hosszal (megváltoztatva a tű löketét), vagy gyorsabban kopó, lágyabb anyagokkal rendelkezhet. Csak az eredeti alkatrész garantálja az InkMachines által meghatározott teljesítményt.
Milyen alkatrészeket kell cserélni a hajtórúd-egységgel együtt?
A hajtórúd-egység (73-as alkatrész) cseréjekor ellenőrizze és fontolja meg egyidejű cseréjét a következőknek: rúd alátét (71-es alkatrész), alu csapágyrúd (71-B alkatrész), és dugattyú-egység (72-es alkatrész Stingray-hez). Ezek az alkatrészek együtt dolgoznak a hajtóláncban, és az egyik kopása hatással van a többire. Az egyidejű csere optimális és kiegyensúlyozott teljesítményt biztosít.
A hajtórúd-egység sterilizálható?
A hajtórúd-egység 70%-os izopropil-alkohollal tisztítható a gép fertőtlenítésének részeként. Belső alkatrészként nem érintkezik közvetlenül az ügyfél bőrével, így teljes autoklávos sterilizálás általában nem szükséges. Minden tisztítás után távolítsa el a tinta- és pigmentmaradványokat a csuklókról, majd kenje újra InkMachines olajjal.
Hol vásárolhatok InkMachines hajtórúd-egységet Romániában?
Az InkMachines hajtórúd-egység (73-as alkatrész) elérhető a tatuat.ro oldalon. Javasoljuk, hogy a hajtómechanizmus teljes szervizcsomagjának részeként vásárolja meg, együtt a rúd alátéttel (71-es), az alu csapágyrúddal (71-B), az olajjal (56-os) és adott esetben a dugattyú-egységgel (72-es).
