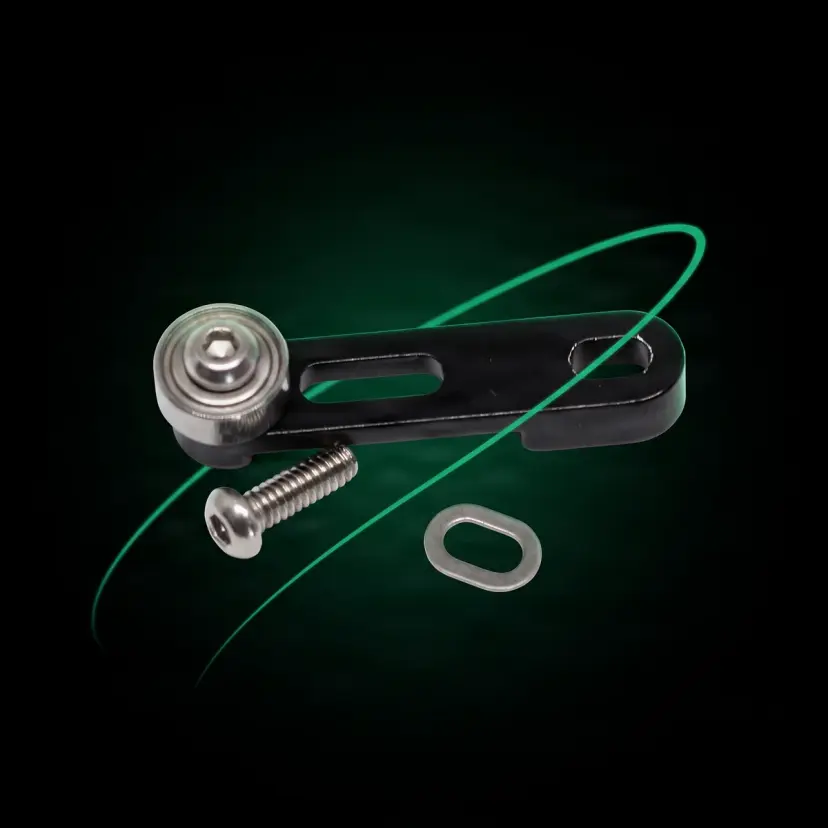

Piesa Inkmachines nr. 73 - Rod assembly - 1buc

Ink Machines

Cod produs: 375601

77,00 Lei

Livrare rapidă

Livrare 24-48h

Retur 14 zileGaranțieLivrare 24-48h

💵 Ramburs🔒 Comandă securizată

Specificații

Brand: Ink Machines
Ambalare: 1 buc
Material: Înaltă calitate
Cantitate: 1 buc
Utilizare: Mașini rotative
Durabilitate: 1-2 ani
Compatibilitate: InkMachines

Ghiduri utile:Piese de schimb Ink Machines — Dragonfly, Stingray, Scorpion, Cobra: ghid InkMachines — mașini suedeze și piese de schimb (Dragonfly, Scorpion, Stingray, Cobra)Întreținerea mașinii de tatuat: piesele de schimb esențiale

Ghid & descriere completă

Ghid complet: Piesa Inkmachines nr. 73 - Rod assembly - 1buc

Este piesa de schimb care leagă pistonul de needle bar în interiorul mașinilor rotative Ink Machines și transmite mișcarea prin care acul intră în cursă. Se adresează artiștilor și tehnicienilor care își întrețin sau își repară singuri mașina, atunci când tija originală s-a uzat, a căpătat joc în articulații sau a rămas în urmă la o revizie. Componenta (nr. 73 în catalogul Ink Machines, model 375601) se livrează la bucată și face parte din linia de piese pentru seria Stingray / Ink Machines. Nu este un consumabil — este o piesă mecanică durabilă, care se schimbă doar când apare uzura.

Cum se folosește

Confirmă mai întâi că piesa chiar trebuie schimbată: mișcă manual needle bar-ul și verifică dacă simți joc, clicuri sau o cursă inconsecventă — sunt semne clasice de uzură a articulațiilor tijei.
Pregătește un spațiu de lucru curat și bine luminat și dezinfectează mecanismul mașinii înainte de intervenție (alcool izopropilic 70%). Lucrează întotdeauna cu mașina deconectată de la sursă.
Demontează needle bar-ul și, dacă e cazul, grip-ul, ca să ai acces liber la mecanismul de acționare.
Deconectează tija veche (rod assembly) de la piston, reținând orientarea și modul de prindere ca reper pentru montaj.
Montează tija nouă, asigurând conectarea corectă la piston și la sistemul de ghidare al needle bar-ului; nu forța piesa, ci verifică să intre pe traiectorie fără frecări anormale.
Lubrifiază articulațiile cu uleiul Ink Machines (piesa nr. 56) — o picătură la fiecare punct de articulare.
Reasamblează mașina și fă un test scurt, fără ac în piele: ascultă zgomotul, verifică dacă mișcarea e lină și dacă needle bar-ul revine constant pe aceeași traiectorie.
Înainte de prima ședință reală, testează pe piele de exercițiu ca să confirmi că mașina lucrează stabil după intervenție.

Sfaturi de la noi

Schimbă piesele de uzură împreună, nu una câte una: conform indicațiilor producătorului, odată cu tija (nr. 73) merită verificate și rod washer (nr. 71), alu bearing rod (nr. 71-B) și piston assembly (nr. 72 la Stingray) — lucrează în același lanț și uzura uneia le solicită pe celelalte.
Lubrifiază regulat articulațiile cu ulei Ink Machines; producătorul indică o picătură la fiecare 20-30 de ore de funcționare. Articulațiile uscate se uzează rapid, capătă joc și devin zgomotoase.
Păstrează piesa veche până termini montajul, ca reper vizual pentru orientare și prindere.
O tijă cu articulații strânse transmite integral cursa dată de came; dacă apare joc, o parte din cursă se pierde în mecanism, iar cursa efectivă la ac scade — de aceea nu amâna înlocuirea când simți joc.
Alege piesa originală: geometria articulațiilor, lungimea și materialul sunt calibrate pentru mecanismul Ink Machines, iar o piesă necalibrată poate modifica cursa acului sau se poate uza prematur.

Atenție: Deși tija nu atinge pielea clientului, face parte dintr-o mașină folosită în proceduri invazive, așa că igiena rămâne esențială: dezinfectează piesa și mecanismul cu alcool izopropilic 70% ca parte a curățării mașinii și lucrează pe o suprafață curată. Intervine mecanic doar cu mașina oprită și deconectată. Montează piesa corect și verifică traiectoria needle bar-ului înainte de lucru — o tijă prost poziționată poate abate acul de la cursa ideală. Nu tatua niciodată cu o mașină la care nu ești sigur că mecanismul funcționează stabil.

Întrebări frecvente

Cum îmi dau seama că trebuie să schimb tija (rod assembly)?▾

Semnele tipice de uzură sunt: joc crescut în articulații (îl simți ca niște clicuri când miști manual needle bar-ul), o cursă inconsecventă, zgomot mecanic mai mare decât de obicei sau o deformare vizibilă a tijei. Când apar, e momentul înlocuirii — o articulație cu joc lasă o parte din cursa acului să se piardă în mecanism.

Cu ce și cât de des se lubrifiază?▾

Articulațiile se lubrifiază cu ulei Ink Machines (piesa nr. 56). Producătorul recomandă o picătură la fiecare punct de articulare la aproximativ 20-30 de ore de funcționare. Lubrifierea regulată menține mișcarea lină și previne uzura prin frecare; articulațiile uscate se degradează rapid.

Se potrivește pe orice mașină Ink Machines? E la fel pentru Dragonfly și Stingray?▾

Piesa nr. 73 face parte din catalogul general Ink Machines și este listată la piesele pentru Stingray. Deși mecanismele de acționare au principii similare, între modele pot exista diferențe dimensionale, așa că verifică întotdeauna compatibilitatea exactă cu modelul tău pe tatuat.ro înainte de a comanda.

Pot folosi o tijă de la alt producător (neoriginală)?▾

Nu este recomandat. Tija trebuie să aibă dimensiuni, geometrie a articulațiilor și materiale calibrate exact pentru mecanismul Ink Machines. O piesă necalibrată poate avea alt joc, o lungime greșită care modifică cursa acului sau materiale mai moi care se uzează repede. Piesa originală este singura care asigură comportamentul prevăzut de producător.

Ce alte piese ar trebui să verific sau să schimb odată cu ea?▾

Fiind parte dintr-un lanț mecanic, merită verificate și, la nevoie, înlocuite simultan: rod washer (nr. 71), alu bearing rod (nr. 71-B) și piston assembly (nr. 72 la Stingray). Uzura uneia le solicită pe celelalte, iar schimbarea împreună asigură o funcționare echilibrată.

Cât rezistă tija?▾

Producătorul indică o durată orientativă de 1-2 ani în utilizare profesională intensivă, cu lubrifiere corectă. Articulațiile sunt zona cea mai expusă la uzură — jocul se acumulează treptat. Lubrifierea regulată și funcționarea la parametri normali prelungesc semnificativ durata de viață.

Descrierea produsului

Piesa Inkmachines nr. 73 - Rod assembly Rod Assembly InkMachines (piesa nr. 73) este ansamblul tijei de acționare original pentru mașinile rotative InkMachines, componenta mecanică de legătură care transmite mișcarea de la came și piston către needle bar. Această tijă de precizie funcționează ca element de transmisie în lanțul cinematic al mașinii — came-ul rotindu-se acționează pistonul, pistonul mișcă rod assembly-ul, iar rod assembly-ul mișcă needle bar-ul care penetrează pielea. Ansamblul include tija propriu-zisă cu articulațiile și interfețele de conectare la piston și needle bar, toate fabricate cu toleranțe de precizie pentru a asigura transmiterea fidelă a mișcării fără joc sau pierderi mecanice. Calitatea rod assembly-ului determină direct acuratețea cursei acului: o tijă cu articulații strânse transmite mișcarea fără distorsiuni, în timp ce una uzată cu joc permite abaterea needle bar-ului de la traiectoria ideală. Fabricat din materiale de înaltă calitate conform standardelor InkMachines, rod assembly-ul este proiectat pentru durabilitate sub sarcini dinamice repetitive la frecvențe ridicate. Semnele de uzură includ: joc crescut în articulații (perceptibil ca clicuri la mișcarea manuală a needle bar-ului), inconsistență a cursei, zgomot mecanic crescut, sau deformare vizibilă a tijei. Se recomandă verificarea la fiecare service și înlocuirea simultană cu alte componente de uzură ale sistemului de acționare (piston assembly, rod washer, alu bearing rod). Piesa originală InkMachines (nr. 73) este fabricată cu toleranțe de precizie la articulații care asigură transmiterea fidelă a mișcării pe parcursul a mii de ore de funcționare. Articulațiile sunt calibrate pentru joc minim, iar materialele sunt selectate pentru rezistență la uzura prin frecare în condiții de sarcini dinamice repetitive. Întrebări frecventeCe face rod assembly-ul în mecanismul mașinii?Rod assembly-ul (piesa nr. 73) este tija de transmisie care conectează pistonul de needle bar. Transmite mișcarea liniară generată de interacțiunea came-piston către needle bar, care penetrează pielea. Este elementul de legătură central al lanțului cinematic: came → piston → rod assembly → needle bar → ac.Cât durează rod assembly-ul?În utilizare profesională intensivă cu lubrifiere corectă, rod assembly-ul durează 1-2 ani. Articulațiile sunt cele mai vulnerabile la uzură — jocul se acumulează progresiv. Lubrifiere regulată cu ulei InkMachines (piesa nr. 56) și funcționare la parametri normali prelungesc semnificativ durata de viață.Rod assembly-ul necesită lubrifiere?Da, articulațiile rod assembly-ului beneficiază de lubrifiere regulată cu ulei InkMachines (piesa nr. 56). O picătură la fiecare punct de articulare la fiecare 20-30 ore de funcționare menține mișcarea lină și previne uzura prin frecare. Articulațiile uscate se uzează rapid, dezvoltă joc și generează zgomot.Cum se montează rod assembly-ul?Montarea rod assembly-ului necesită demontarea parțială a mecanismului de acționare: 1) Scoateți needle bar-ul. 2) Accesați mecanismul de acționare prin demontarea componentelor necesare. 3) Deconectați rod assembly-ul vechi de la piston. 4) Montați rod assembly-ul nou, asigurând conectarea corectă la piston și la sistemul de ghidare. 5) Lubrificați articulațiile cu ulei InkMachines. 6) Reasamblați și testați funcționarea.Rod assembly este la fel pentru Dragonfly și Stingray?Rod assembly-ul (piesa nr. 73) face parte din catalogul general InkMachines. Verificați compatibilitatea exactă cu modelul dvs. pe tatuat.ro. Deși mecanismele de acționare ale celor două modele au principii similare, pot exista diferențe dimensionale specifice arhitecturii fiecărui model.Rod assembly afectează cursa acului?Da, rod assembly-ul transmite cursa definită de came. Dacă articulațiile au joc, o parte din cursa generată de came se pierde în jocul mecanic, rezultând o cursă efectivă la nivelul acului mai scurtă decât cea nominală. Un rod assembly în stare bună transmite 100% din cursa came-ului la needle bar, fără pierderi.Pot folosi un rod assembly de la terți producători?Nu recomandăm. Rod assembly-ul trebuie să aibă dimensiuni, geometrie a articulațiilor și materiale exact calibrate pentru mecanismul InkMachines. O piesă neoriginală poate avea joc diferit, lungime incorectă (modificând cursa acului), sau materiale mai moi care se uzează rapid. Piesa originală este singura care garantează performanța specificată de InkMachines.Ce piese ar trebui înlocuite odată cu rod assembly?La înlocuirea rod assembly-ului (piesa nr. 73), verificați și luați în considerare înlocuirea simultană a: rod washer (piesa nr. 71), alu bearing rod (piesa nr. 71-B), și piston assembly (piesa nr. 72 pentru Stingray). Aceste componente lucrează împreună în lanțul de acționare, iar uzura uneia le afectează pe celelalte. Înlocuirea simultană asigură performanță optimă și echilibrată.Rod assembly poate fi sterilizat?Rod assembly-ul poate fi curățat cu alcool izopropilic 70% ca parte a dezinfecției mașinii. Ca piesă internă, nu este în contact direct cu pielea clientului, deci sterilizarea completă în autoclavă nu este necesară în mod normal. Curățați reziduurile de cerneală și pigment de pe articulații și re-lubrificați cu ulei InkMachines după fiecare curățare.Unde pot cumpăra rod assembly InkMachines în România?Rod assembly InkMachines (piesa nr. 73) este disponibil pe tatuat.ro. Recomandăm achiziționarea ca parte a unui pachet de service complet al mecanismului de acționare, împreună cu rod washer (nr. 71), alu bearing rod (nr. 71-B), ulei (nr. 56) și, dacă este cazul, piston assembly (nr. 72).
