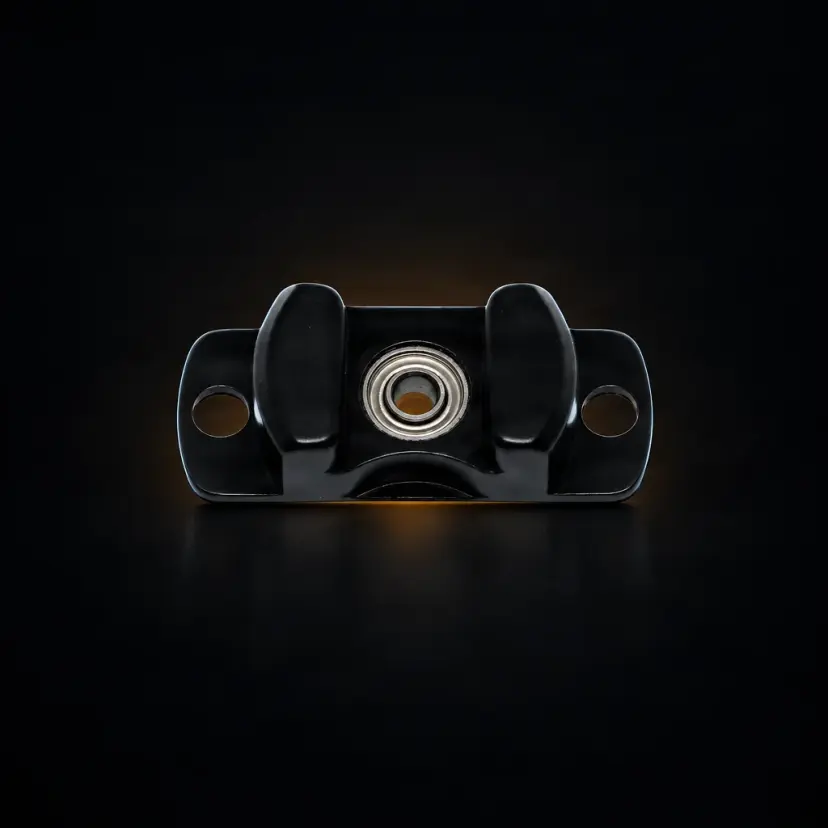

Teljes útmutató: Inkmachines 74. sz. alkatrész – Tengelytartó – 1 db
A shaft support (74-es alkatrész) az Ink Machines rotációs gépek mechanizmusának szerkezeti eleme, amely a fő tengelyt – amelyen a bütyök és a csapágyak forognak – tartja és igazítja. Bár nem olyan alkatrész, amelyet munka közben látsz, ez az alap, amelyen a teljes hajtórendszer pontossága nyugszik: ha a tengely nincs pontosan rögzítve, a bütyök excentrikusan forog, és a tű mozgása szenved. Azoknak a művészeknek és szervizeknek készült, akik Ink Machines (Stingray / Dragonfly) rotációs gépeket karbantartanak vagy javítanak, és eredeti cserealkatrészre van szükségük.
Használat
- Először is győződj meg arról, hogy valóban erre az alkatrészre van szükséged: ellenőrizd a tatuat.ro oldalon a kompatibilitást az Ink Machines gépeddel, mert a tartó eltérő változatokban létezhet a Stingray és a Dragonfly modellekhez.
- Állítsd le a gépet, húzd ki az áramforrásból, és tiszta, jól megvilágított, rendezett felületen dolgozz, hogy ne veszítsd el a kis csavarokat.
- Szereld szét a belső mechanizmust a géped felépítésének megfelelően, hogy hozzáférj a tengelyegységhez. Szükséged lesz az Ink Machines allen kulcs készletre (51-es alkatrész), a biztosítógyűrűkhöz pedig esetleg circlip fogóra (55-ös alkatrész).
- Óvatosan vedd ki a régi shaft support-ot, jegyezd meg a tájolását és a szétszerelt alkatrészek sorrendjét (közben készíts néhány fotót is, ezek segítenek az összeszerelésnél).
- Tisztítsd meg a szerelési helyet és az érintkező felületeket a régi zsírtól és szennyeződésektől, mielőtt az új alkatrészt behelyezed.
- Szereld be az új shaft support-ot a szerelési felületekre, egyenesen helyezd el, és húzd meg a csavarokat határozottan, de túlzott erő nélkül – a menetek és a megmunkált felületek megsérülhetnek, ha túlhúzod.
- Szereld össze a mechanizmust fordított sorrendben, és győződj meg arról, hogy a tengely, a bütyök és a csapágyak megfelelően vannak elhelyezve.
- Teszteld, mielőtt bőrön dolgoznál: indítsd el a gépet üresjáratban, és ellenőrizd, hogy a bütyök középen forog-e, kilengés, holtjáték vagy szokatlan zaj nélkül.
Tippjeink
- Fotózd le a szétszerelés minden lépését – egy szerkezeti alkatrésznél a sorrend és a tájolás fontosabb, mint gondolnád.
- Ha a csapágyak és a bütyök cseréje után a gép továbbra is rezeg vagy zajos, gyanítsd a tengelytartót: a kopása gyakran észrevétlen marad, mert lassan romlik.
- Rendeld meg időben, tartalék alkatrészként a szervizkészletedbe – ritka csere, de amikor szükség van rá, nem akarod, hogy a géped napokig álljon.
- Összeszerelés után ellenőrizd az üresjárati forgást bármilyen valódi munkamenet előtt; néhány másodperces teszt megmondja, hogy a beállítás megfelelő-e.
- Ha még nem nyúltál bele egy Ink Machines gép belsejébe, kezeld ezt komoly szervizműveletként, ne gyors markolatcserének.
Figyelem: Ez egy CNC-vel megmunkált precíziós alkatrész, nem eldobható fogyóeszköz. Ne húzd túl a csavarokat, és kerüld az agresszív fertőtlenítőszerekkel való hosszú érintkezést, amelyek idővel korróziót okozhatnak a fémen. A beszerelés a belső mechanizmus jelentős szétszerelését és a pontos beállítást igényli az összeszereléskor – ha nincs tapasztalatod az Ink Machines gépekkel, fordulj hivatalos szervizhez, mert a tengely rossz beállítása megterheli és károsítja a többi alkatrészt.
Gyakori kérdések
Mire használható pontosan ez az alkatrész?▾
A shaft support (74-es alkatrész) tartja és igazítja a fő tengelyt, amelyen a bütyök és a gép csapágyai forognak. E támasz nélkül a tengelynek nincs stabil rögzítési pontja, a bütyök excentrikusan forogna, és a hajtómechanizmus kaotikusan működne. Gyakorlatilag ez az a szerkezeti elem, amelyen a teljes rotációs rendszer pontossága nyugszik.
Honnan tudom, hogy ki kell cserélni?▾
Tipikus jelek: érezhető holtjáték a tengelyen a tartóban még új csapágyakkal is, kopott menetek, amelyek már nem tartják a csavarokat, az anyag deformációja vagy repedése, illetve olyan zaj és rezgés, amely a többi mozgó alkatrész cseréje után is fennáll. Ellenőrizd a tartót minden nagyobb szerviznél, és cseréld ki, ha holtjátékot észlelsz a tengelyen, vagy ha a beállítás sérült.
Ugyanaz ez minden Ink Machines géphez?▾
Az Ink Machines katalógus része, de a modellekhez (például Stingray és Dragonfly) eltérő változatai lehetnek a két gép eltérő felépítése miatt. Mindig ellenőrizd a pontos kompatibilitást a te gépeddel a tatuat.ro oldalon a rendelés előtt.
Magam is beszerelhetem, vagy szervizre van szükségem?▾
A beszerelés a belső mechanizmus jelentős szétszerelését és az összeszereléskor a tengely pontos beállítását igényli. Ez az egyik bonyolultabb szervizművelet. Ha van tapasztalatod az Ink Machines gépekkel és a megfelelő szerszámokkal, otthon is elvégezhető; ha nem, ajánlott hivatalos szervizhez fordulni.
Milyen szerszámokra van szükségem a cseréhez?▾
Főként az Ink Machines allen kulcs készlet (51-es alkatrész) a gép csavarjaihoz, a biztosítógyűrűkhöz pedig modelltől függően circlip fogóra (55-ös alkatrész) lehet szükség. Egy tiszta és rendezett munkafelület sokat segít, mivel apró, precíziós alkatrészekről van szó.
Hogyan vigyázzak rá, hogy sokáig tartson?▾
Szerkezeti alkatrészként lassabban kopik, mint a mozgó alkatrészek, de nem védett a sérülésektől. Kerüld a felesleges szétszereléseket (minden szétszerelés/összeszerelés károsíthatja a szerelési felületeket), ne húzd túl a csavarokat, és óvd a hosszan tartó érintkezéstől olyan fertőtlenítőszerekkel, amelyek korróziót okozhatnak. A csapágyak és a bütyök jó állapotban tartásával csökkented a rezgéseket is, amelyek idővel kifáraszthatják a tartó fémét.
Termékleírás
Piesa Inkmachines nr. 74 - Shaft support
Shaft Support InkMachines (piesa nr. 74) este suportul axului original pentru mașinile rotative InkMachines, componenta structurală de precizie care susține și aliniază axul principal al mecanismului rotativ în cadrul corpului mașinii. Acest element structural este fundamental pentru funcționarea corectă a întregului sistem de acționare — shaft support-ul fixează axul pe care se rotesc came-ul și rulmenții în poziția exactă specificată de producător, asigurând alinierea perfectă între motor, came, piston și needle bar. O aliniere imprecisă, chiar de fracțiuni de milimetru, poate cauza: frecare crescută în mecanismul rotativ, uzură accelerată a came-ului și rulmenților, zgomot anormal, vibrații transmise la mâna artistului, și în cazuri extreme, deteriorarea ireversibilă a componentelor adiacente. Fabricat din aliaj metalic de înaltă rigiditate cu prelucrare CNC de precizie, shaft support-ul menține stabilitatea dimensională sub sarcinile dinamice repetitive generate de funcționarea la turații ridicate. Suprafețele de montare sunt rectificate la planeitate și paralelism precis pentru a asigura perpendicularitatea axului în raport cu planul de rotație al came-ului. Ca piesă structurală, shaft support-ul se uzează mai lent decât componentele mobile, dar nu este imun la deteriorare: vibrații excesive de la componente uzate pot cauza oboseala metalului, iar demontări repetate pot deteriora suprafețele de montare. Se recomandă verificarea la fiecare service major și înlocuirea dacă se observă joc la nivel de ax sau aliniere compromisă. Calitatea prelucrării CNC a shaft support-ului original InkMachines este imposibil de replicat cu piese artizanale. Suprafețele de montare rectificate la planeitate de micrometri asigură perpendicularitatea axului — fundamentul preciției întregului mecanism rotativ.
Întrebări frecvente Ce rol are shaft support-ul? Shaft support-ul (piesa nr. 74) susține și aliniază axul principal pe care se rotește came-ul mașinii. Fără acest suport, axul nu ar avea un punct de fixare stabil, came-ul s-ar roti excentric, și întreg mecanismul de acționare ar funcționa haotic. Este fundamentul structural pe care se bazează precizia întregului sistem rotativ. Shaft support-ul se uzează? Da, deși mai lent decât componentele mobile. Factorii de uzură: 1) Vibrații transmise de componente mobile uzate (rulmenți, came) pot cauza oboseala metalului pe termen lung. 2) Demontări/reasamblări repetate pot deteriora suprafețele de montare. 3) Coroziune din contact cu dezinfectanți. 4) Forțe excesive la strângerea șuruburilor. Verificați la fiecare service major pentru semne de joc, deformare sau deteriorare a suprafețelor de montare. Cum se verifică starea shaft support-ului? Verificarea: 1) Cu came-ul montat, verificați dacă se rotește perfect centrat, fără oscilații. 2) Verificați manual dacă axul are joc în suport. 3) Inspectați suprafețele de montare pentru zgârieturi, deformări sau uzură. 4) Verificați dacă șuruburile de fixare se mai strâng corespunzător — filetele uzate ale suportului indică necesitatea înlocuirii. 5) Observați dacă zgomotul sau vibrațiile mașinii persistă chiar și cu came și rulmenți noi — suportul poate fi cauza. Montarea shaft support-ului este complicată? Montarea shaft support-ului necesită demontarea semnificativă a mecanismului intern al mașinii și precizie la reasamblare pentru a asigura alinierea corectă. Este una dintre operațiunile mai complexe de service și poate necesita experiență cu mașinile InkMachines. Dacă nu aveți experiență, recomandăm consultarea unui service autorizat. Uneltele necesare: allen key kit InkMachines (piesa nr. 51), posibil circlip pliers (piesa nr. 55). Shaft support-ul este la fel pentru toate modelele InkMachines? Shaft support-ul (piesa nr. 74) face parte din catalogul InkMachines, dar poate avea variante specifice modelelor Dragonfly și Stingray datorită arhitecturilor diferite ale celor două mașini. Verificați compatibilitatea exactă cu modelul dvs. pe tatuat.ro înainte de comandă. De ce este important alinierea exactă? Alinierea exactă a axului prin shaft support este critică deoarece: came-ul trebuie să se rotească într-un plan perfect perpendicular pe axul needle bar-ului. Orice abatere, chiar de 0.1mm, cauzează came-ul să producă o cursă eliptică în loc de una liniară, rezultând în mișcarea laterală a acului care produce linii tremurătoare, uzură neuniformă a rulmenților, și solicitarea excesivă a motorului. Când trebuie înlocuit shaft support-ul? Shaft support-ul trebuie înlocuit când: 1) Joc perceptibil al axului în suport chiar cu rulmenți noi. 2) Filetele suportului sunt uzate și nu mai mențin strângerea șuruburilor. 3) Deformarea sau crăparea materialului. 4) Zgomot și vibrații care persistă după înlocuirea tuturor componentelor mobile. Este o înlocuire rară dar importantă — neglijarea unui shaft support uzat compromite toate componentele montate pe el. Ce material este folosit? Shaft support-ul original InkMachines (piesa nr. 74) este fabricat din aliaj metalic de înaltă rigiditate, prelucrat CNC cu precizie. Materialul este selectat pentru: rigiditate maximă (rezistență la deformare sub sarcini dinamice), stabilitate dimensională (toleranțe constante pe termen lung), și rezistență la oboseala metalului (rezistă vibrațiilor repetitive fără a se fisura sau deforma). Câte piese de rezervă ar trebui să am? Shaft support-ul este o piesă structurală cu durată de viață lungă (ani) — un singur exemplar de rezervă este suficient. Spre deosebire de consumabile (rulmenți, șaibe, arcuri) care necesită mai multe piese de rezervă, shaft support-ul se înlocuiește rar. Prioritizați investiția în piese de uzură cu frecvență mai mare de înlocuire. Unde pot cumpăra shaft support InkMachines în România? Shaft support InkMachines (piesa nr. 74) este disponibil pe tatuat.ro. Această piesă este de obicei comandată în contextul unui service major al mașinii. Recomandăm să verificați compatibilitatea cu modelul exact al mașinii dvs. și să contactați echipa tatuat.ro pentru asistență tehnică dacă aveți dubii privind necesitatea înlocuirii.
