Ghid complet: Piesa Inkmachines nr. 118 - Swash Assy - 1buc

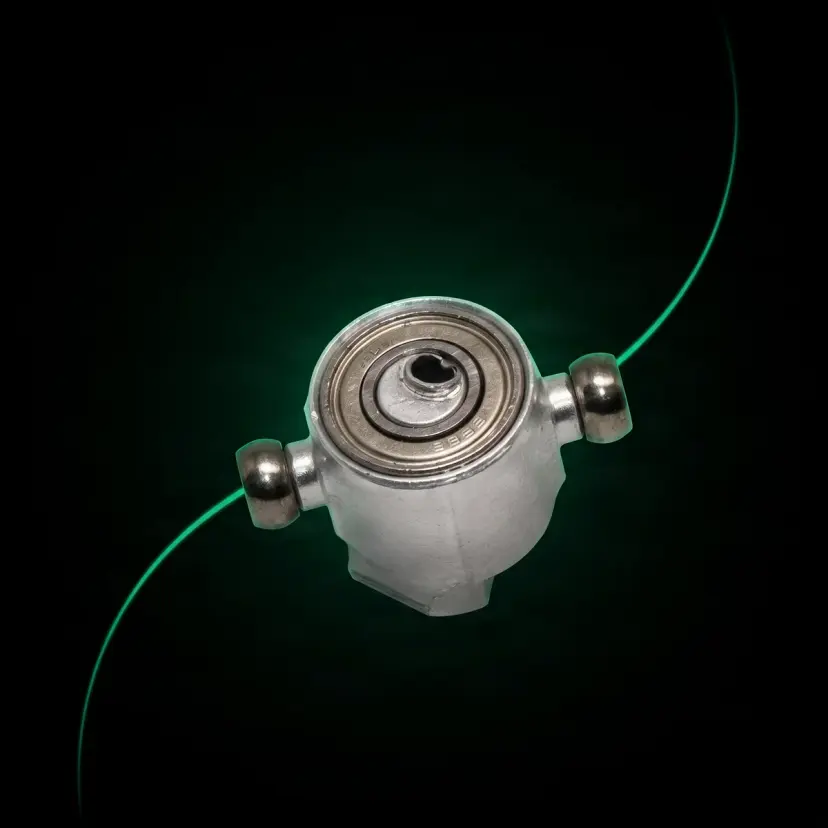

Ansamblul swash plate (swash assy) este piesa de schimb originală Ink Machines nr. 118 pentru mașina rotativă Scorpion X1. Este mecanismul intern care transformă rotația motorului în mișcarea liniară, sus-jos, a needle bar-ului — practic inima cinematică a mașinii: fără el, motorul s-ar învârti, dar acul nu s-ar mișca. Se adresează artiștilor și tehnicienilor care întrețin sau repară o mașină Scorpion X1 și vor să restabilească o cursă consistentă și o funcționare silențioasă.
Cum se folosește
- Verifică întâi compatibilitatea: această piesă (nr. 118) este pentru Scorpion X1. Pentru modelul X2 se folosește ansamblul dedicat (nr. 218) — nu sunt interschimbabile.
- Oprește și deconectează mașina, apoi dezasamblează mecanismul intern pentru a ajunge la ansamblul swash existent. Pentru operațiune ai nevoie de precision tool kit-ul (nr. 90).
- Folosește cleștele pentru inele (nr. 55) ca să desfaci și să scoți piesa de pe arborele motor.
- Atenție la stiftul Swash: nu-l deschide cu cleștele mai mult decât e strict necesar ca să-l scoți de pe arbore — se poate întinde și nu va mai prinde corect arborele motor.
- Montează noul ansamblu swash pe arborele motor, cu aliniere precisă.
- Reconectează needle bar-ul prin needlebar pin (nr. 06) și verifică libertatea de mișcare.
- Lubrifiază suprafața de contact cu o picătură de ulei sintetic pentru mașini de tatuat (de exemplu uleiul Inkmachines nr. 56).
- Testează mașina la turație joasă înainte de o sesiune reală, ca să confirmi o cursă consistentă și o funcționare fără ticăituri.
Sfaturi de la noi
- Lubrifiază regulat suprafața swash-ului — o picătură de ulei la fiecare sesiune reduce uzura metal-pe-metal și prelungește durata de viață a piesei.
- Dacă lucrezi predominant cu grupuri mari de ace, forța pe swash este mai mare și piesa se uzează mai repede; ține o piesă de schimb la îndemână.
- Nu forța și nu deschide excesiv stiftul Swash la demontare — o deformare mică compromite prinderea pe arborele motor.
- Dacă nu ai experiență cu mecanica internă a mașinilor rotative, lasă înlocuirea pe seama unui tehnician — o montare greșită poate deteriora motorul.
- Inspectează periodic suprafețele de contact: uzura vizibilă, jocul mecanic la needle bar sau ticăitul la turații joase sunt semne că piesa se apropie de final.
Atenție: Este o piesă internă de precizie, nu un consumabil. La demontare, nu deschide stiftul Swash mai mult decât e strict necesar — se poate întinde și nu mai prinde corect arborele motor. Înlocuirea presupune dezasamblarea completă a mecanismului și reinstalare cu aliniere exactă (folosind precision tool kit-ul nr. 90); greșelile de montare pot deteriora motorul sau alte componente. Nu este o operațiune pentru începători.
Întrebări frecvente
Se potrivește pe orice mașină Scorpion?▾
Nu. Această piesă (nr. 118) este pentru Scorpion X1. Modelul X2 folosește propriul ansamblu swash (nr. 218), cu geometrie diferită — nu sunt interschimbabile. Verifică modelul mașinii tale înainte de comandă.
Cum îmi dau seama că swash assy-ul trebuie înlocuit?▾
Semnele tipice sunt: cursă inconsistentă a acului, joc mecanic la needle bar, ticăit la turații joase, vibrații care nu dispar după schimbarea altor piese și uzură vizibilă a suprafețelor la inspecție. Pe mașinile rotative vechi, un swash uzat este adesea cauza principală a scăderii de performanță.
Piesa necesită lubrifiere?▾
Da. Swash plate-ul este unul dintre principalele puncte de lubrifiere ale mașinii Scorpion. O picătură de ulei sintetic (de exemplu uleiul Inkmachines nr. 56) pe suprafața de contact, la fiecare sesiune, reduce uzura și prelungește durata de viață. Fără lubrifiere, uzura metal-pe-metal se accelerează.
Pot să o înlocuiesc singur?▾
Se poate, dar este recomandat doar dacă ai experiență cu mecanica mașinilor de tatuat. Necesită dezasamblarea completă a mecanismului intern, extragerea arborelui motor și reinstalarea cu aliniere precisă, folosind precision tool kit-ul (nr. 90). O montare greșită poate deteriora motorul.
Ce face, de fapt, swash plate-ul?▾
Convertește rotația motorului în mișcarea liniară, sus-jos, a acului. Placa este montată înclinat pe arborele motor și, prin oscilație, transmite mișcarea la needle bar prin needlebar pin (nr. 06). Fără el, motorul s-ar învârti, dar acul nu s-ar mișca.
Ce legătură are cu cursa acului?▾
Cursa fixă de 3,7 mm a mașinii Scorpion este determinată direct de unghiul de înclinare al swash plate-ului. Spre deosebire de mașinile cu came interschimbabile (de exemplu Inkjecta), Scorpion are cursă fixă, dată de această placă.
Descrierea produsului
Piesa Inkmachines nr. 118 - Swash Assy Folositi Nr. 55 - cleste pentru inele pentru a indeparta aceasta parteAluzie! Aveti grija sa nu deschideti stiftul Swash cu clestii pentru inele pentru cerc mai mult decat trebuie sa il scoateti de pe arborele motorului. Se poate intinde astfel incat sa nu prinda corect arborele motorului.
Piesa Inkmachines nr. 118 — Swash Assy este ansamblul swash plate original pentru mașina Scorpion X1, mecanismul central care convertește mișcarea rotativă a motorului în mișcarea liniară (sus-jos) a needle bar-ului. Swash plate-ul (placa oscilantă) este inima cinematică a oricărei mașini rotative de tatuat — fără el, motorul s-ar roti dar acul nu s-ar mișca. Principiul de funcționare: o placă montată înclinat pe arborele motor rotitor se mișcă cu mișcare de nutație, iar needle bar-ul, conectat prin needlebar pin (piesa nr. 06), urmează această mișcare pe axa verticală. Cursa de 3.7mm a Scorpion este determinată de unghiul de înclinare al swash plate-ului. Ansamblul include placa oscilantă și elementele de montare pe arborele motor. Fabricat din materiale de înaltă precizie cu toleranțe strânse, swash assy-ul asigură o conversie mișcare-rotație-liniară fluidă și consistentă. Uzura swash plate-ului este una dintre cele mai critice forme de uzură pe mașinile rotative: generează joc mecanic, inconsistențe de cursă, și vibrații. Prețul de 45.00EUR reflectă complexitatea de fabricație și importanța critică a piesei. Compatibilă cu Scorpion X1. Swash plate-ul Scorpion X1 produce o cursa fixa de 3.7mm — spre deosebire de masinile cu came interschimbabile (Inkjecta, FK Irons) care permit modificarea cursei. Aceasta cursa fixa este optimizata de Inkmachines pentru versatilitate maxima: suficient de lunga pentru color packing eficient, dar suficient de scurta pentru control precis la lining. Suprafetele de contact ale swash plate-ului sunt finisate la calitate de oglinda pentru frecare minima. Un swash assembly nou transforma o masina Scorpion uzata intr-un instrument care performeaza ca nou, restaurand consistenta cursei, linistea functionarii, si eficienta energetica.
Întrebări frecventeCe face swash plate-ul?Swash plate-ul convertește rotația motorului în mișcare liniară sus-jos a acului. Este mecanismul central care face posibilă funcționarea mașinii rotative de tatuat. Placa, montată înclinat pe arborele motor, oscilează și transmite mișcarea la needle bar prin needlebar pin.De ce este piesa cea mai scumpă de pe listă?Swash assy-ul la 45.00EUR este una dintre cele mai scumpe piese deoarece necesită cea mai mare precizie de fabricație. Unghiul de înclinare determină cursa de 3.7mm — orice abatere modifică cursa. Suprafețele trebuie finisate la calitate de oglindă pentru frecare minimă. Materialele trebuie să fie extrem de rezistente la uzură ciclică.Cum știu că swash assy-ul trebuie înlocuit?Semne: cursă inconsistentă a acului, joc mecanic detectabil la needle bar, zgomot de ticăit la turații joase, vibrații care nu se rezolvă prin înlocuirea altor piese, sau uzură vizibilă a suprafețelor la inspecție. Un swash uzat este adesea cauza principală a degradării generale a performanței pe mașinile rotative vechi.Cât durează un swash assy?Un swash assy original durează 2-5 ani de utilizare profesională intensivă, în funcție de lubrifierea corectă și stilul de lucru. Artiștii care lucrează predominant cu grupuri mari de ace (mai multă forță pe swash) uzează piesa mai rapid. Lubrifierea regulată prelungește semnificativ durata de viață.Swash assy-ul necesită lubrifiere?Da, swash plate-ul este unul dintre principalele puncte de lubrifiere pe mașina Scorpion. O picătură de ulei sintetic (precum Frost Smooth Machine Care Oil sau uleiul Inkmachines nr. 56) pe suprafața de contact la fiecare sesiune prelungește dramatic durata de viață. Fără lubrifiere, uzura metal-pe-metal este accelerată.Pot înlocui swash assy-ul singur?Este posibil dar recomandat doar persoanelor cu experiență în mecanica mașinilor de tatuat. Necesită dezasamblarea completă a mecanismului intern, extragerea arborelui motor, și reinstalarea cu aliniere precisă. Precision tool kit-ul (nr. 90) este obligatoriu. Greșelile de montare pot deteriora motorul sau alte componente.Swash assy-ul X1 funcționează pe X2?Nu, X2 are propriul swash assembly (piesa nr. 218 — X2 Swash Assy) cu specificații diferite. X2 include un swash ajustabil (piesa nr. 318 pe Cobra), iar geometria diferă. Nu sunt interschimbabile.Ce legătură are swash assy-ul cu cursa acului?Cursa acului (stroke) de 3.7mm pe Scorpion este determinată direct de unghiul de înclinare al swash plate-ului. Cu cât unghiul este mai mare, cu atât cursa este mai lungă. Spre deosebire de mașinile cu came interschimbabile (Inkjecta), Scorpion are cursă fixă determinată de swash plate.Swash assy-ul afectează zgomotul mașinii?Da, semnificativ. Un swash assy nou și lubrifiat produce funcționare silențioasă. Pe măsură ce suprafețele se uzează și jocul crește, zgomotul mașinii crește progresiv — este adesea primul semn de uzură, înainte ca inconsistențele de cursă să devină perceptibile.Merită să investesc în swash assy sau să cumpăr mașină nouă?La 45.00EUR, swash assy-ul este o fracțiune din prețul unei mașini Scorpion noi (care costă sute de euro). Dacă motorul și celelalte componente sunt în stare bună, înlocuirea swash-ului restaurează performanța mașinii la nivelul din fabrică. Este o investiție excelentă pentru prelungirea vieții mașinii.
