Ghid complet: Piesa Inkmachines nr. 43 - Tube vice assembly Dragonfly - 1buc

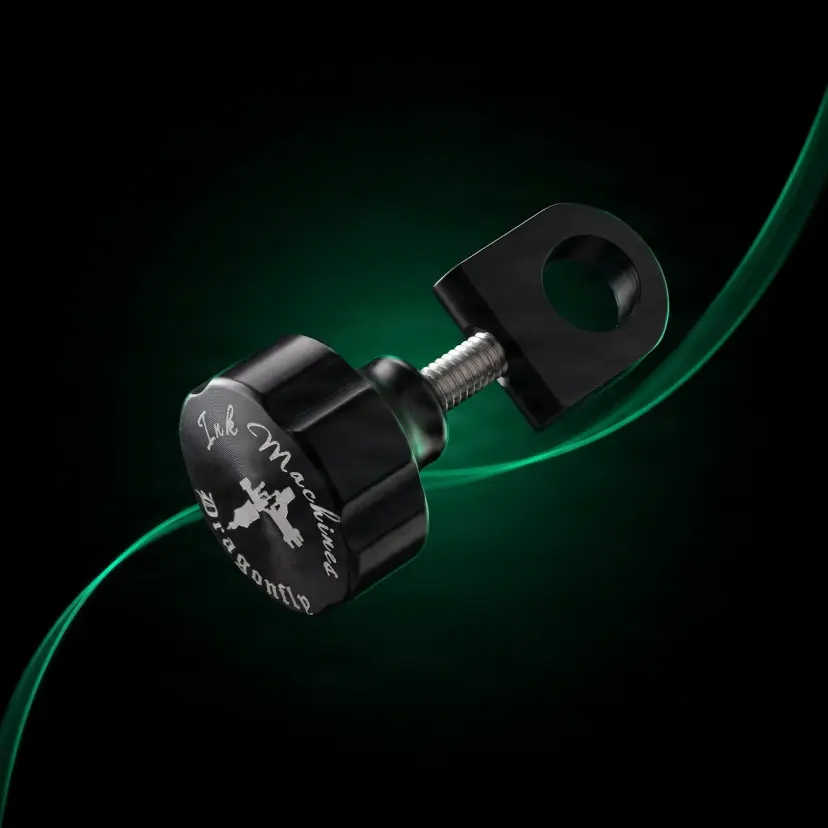

Piesa nr. 43 — „Tube Vice Assembly” — este ansamblul care fixează tubul de lucru (grip-ul) pe corpul mașinii rotative InkMachines Dragonfly. Practic, este mecanismul de strângere cu șurub care ține grip-ul centrat și ferm, fără joc lateral și fără rotire, pe toată durata sesiunii. Este o piesă de schimb dedicată artiștilor care dețin deja o mașină Dragonfly și au nevoie să înlocuiască un ansamblu de prindere uzat sau care nu mai strânge corespunzător. Se livrează la bucată (1 buc), cod model 375583.
Cum se folosește
- Oprește și deconectează mașina de la sursa de alimentare înainte de orice intervenție și scoate acul/cartușul și grip-ul montat.
- Slăbește complet șurubul de strângere al ansamblului (fie al celui vechi pe care îl scoți, fie al piesei noi pe care o montezi).
- Poziționează noul tube vice assembly în locașul dedicat de pe corpul mașinii Dragonfly.
- Introdu tubul de lucru (grip-ul) prin orificiul ansamblului.
- Ajustează poziția tubului pe axa verticală în funcție de lungimea acului și de configurația dorită (lining sau shading).
- Strânge progresiv șurubul până când tubul rămâne fix, fără joc lateral și fără să se poată roti — fără a folosi forță excesivă.
- Verifică manual stabilitatea grip-ului înainte de a porni mașina; nu trebuie să existe nicio mișcare.
Sfaturi de la noi
- Păstrează o piesă de rezervă în kit-ul de service, ca o defecțiune neașteptată să nu îți întrerupă programul cu clienții.
- Nu strânge șurubul cu forță excesivă — suprasolicitarea uzează prematur filetul și suprafața de contact.
- Verifică periodic starea filetului și a suprafeței de contact; înlocuiește ansamblul la primul joc care persistă chiar și la strângere maximă.
- Curăță filetul și zona de prindere de reziduuri și soluții după utilizare, ca strângerea să rămână precisă.
- Comandă piesa care corespunde exact mașinii tale — toleranțele corecte sunt esențiale pentru o fixare fără joc.
Atenție: Zona grip-ului face parte din câmpul de lucru, așa că respectă protocolul de igienă al studioului: folosește barieră de protecție (folie/manșon) pe mașină și dezinfectează/curăță componentele conform procedurii tale standard între clienți. Din perspectiva siguranței, nu lucra niciodată cu un ansamblu slăbit sau uzat: dacă grip-ul se rotește ori alunecă în timpul sesiunii, se modifică necontrolat unghiul și profunzimea acului, iar în cazuri extreme grip-ul se poate desprinde. Verifică fixarea înainte de fiecare sesiune și înlocuiește piesa la primele semne de uzură.
Întrebări frecvente
Ce rol are exact această piesă la mașina Dragonfly?▾
Este ansamblul care fixează tubul de lucru (grip-ul) pe corpul mașinii InkMachines Dragonfly. Printr-un mecanism de strângere cu șurub aplică presiune pe circumferința tubului și îl blochează în poziție, fără joc lateral și fără rotire. Fără un tube vice funcțional, grip-ul ar aluneca sau s-ar roti în timpul lucrului, făcând imposibil controlul precis al direcției și profunzimii acului.
Cum îmi dau seama că trebuie înlocuit?▾
Semnele tipice de uzură sunt: grip-ul are joc chiar și atunci când strângi la maximum, filetul șurubului nu mai prinde corect, suprafața de contact prezintă urme adânci de uzură sau apar zgomote/vibrații neobișnuite în zona grip-ului. Când observi oricare dintre acestea, înlocuiește ansamblul.
Cu ce este compatibilă piesa?▾
Este concepută pentru mașina rotativă InkMachines Dragonfly (cod model 375583). Pentru că InkMachines a folosit mai multe versiuni ale mașinii de-a lungul timpului, îți recomandăm să confirmi versiunea mașinii tale înainte de comandă și să folosești piesa originală — copiile generice pot avea toleranțe diferite care duc la joc sau la strângere insuficientă.
Se potrivește pe altă mașină, de exemplu pe Stingray?▾
Nu conta pe interschimbabilitate între mașini diferite. Modele diferite au arhitecturi și sisteme de prindere diferite, iar o piesă dintr-o altă mașină poate să nu se potrivească sau să nu strângă corect. Alege întotdeauna ansamblul dedicat mașinii tale — în acest caz, Dragonfly.
Cum se curăță și se întreține?▾
După utilizare, curăță filetul și suprafața de contact de reziduuri și soluții, apoi dezinfectează componenta conform protocolului de igienă al studioului tău. Fiind o piesă mecanică supusă ciclurilor repetate de strângere-slăbire, verific-o periodic; o întreținere corectă păstrează strângerea precisă și prelungește durata de viață.
Ce risc apar dacă lucrez cu un tube vice slăbit?▾
Un ansamblu uzat care nu mai strânge bine poate lăsa grip-ul să se rotească sau să alunece pe axa verticală, schimbând necontrolat unghiul și profunzimea acului și ducând la linii neregulate. Jocul mecanic crește și vibrațiile, ceea ce poate accelera uzura altor componente, iar în scenariul extrem grip-ul se poate desprinde în timpul sesiunii. La primele semne de slăbire, înlocuiește piesa imediat.
Descrierea produsului
Piesa Inkmachines nr. 43 - Tube vice assembly Dragonfly
Tube Vice Assembly Dragonfly (piesa nr. 43) este ansamblul original de prindere a tubului (grip) pentru mașina rotativă InkMachines Dragonfly, componenta mecanică responsabilă de fixarea fermă și centrată a tubului de lucru pe corpul mașinii. Acest ansamblu de precizie asigură că grip-ul rămâne perfect stabil în timpul funcționării, eliminând orice joc lateral sau rotație accidentală care ar putea compromite acuratețea liniilor și consistența umbririlor. Sistemul tube vice al Dragonfly-ului folosește un mecanism de strângere cu șurub care aplică presiune uniformă pe circumferința tubului, permițând fixarea sigură a grip-urilor cu diametre standard compatibile cu mașina. Fabricat conform specificațiilor originale InkMachines din materiale de înaltă calitate — aliaj de aluminiu anodizat rezistent la coroziune și uzură mecanică — ansamblul menține toleranțele strânse necesare pentru funcționarea silențioasă și fără vibrații a mașinii Dragonfly. Designul ingineresc permite ajustarea rapidă a poziției tubului pe axa verticală fără a necesita demontarea completă, facilitând schimbarea configurației între lining și shading în câteva secunde. Tube vice assembly este o piesă de uzură supusă ciclurilor repetate de strângere-slăbire la fiecare schimbare de configurație, iar filetul și suprafața de contact se uzează progresiv. Semnele care indică necesitatea înlocuirii includ: jocul tubului chiar și la strângere maximă, filetul șurubului uzat, deformarea suprafeței de contact, sau zgomote neobișnuite în zona grip-ului. Piesa originală InkMachines garantează compatibilitate dimensională perfectă cu toate versiunile Dragonfly și menține standardele de precizie ale producătorului suedez. Se recomandă păstrarea unei piese de rezervă în kit-ul de service.
Întrebări frecventeCe rol are tube vice assembly la mașina Dragonfly?Tube vice assembly (piesa nr. 43) este ansamblul care fixează tubul de lucru (grip-ul) pe corpul mașinii InkMachines Dragonfly. Mecanismul de strângere cu șurub aplică presiune uniformă pe circumferința tubului, blocându-l în poziție fără joc lateral sau rotație. Fără un tube vice funcțional, grip-ul ar aluneca sau s-ar roti în timpul tatuării, făcând imposibilă menținerea controlului precis asupra direcției și profunzimii acului. Este o componentă critică pentru stabilitatea întregului sistem de lucru.Cu ce versiuni de Dragonfly este compatibilă această piesă?Tube vice assembly (piesa nr. 43) este compatibilă cu toate versiunile mașinii InkMachines Dragonfly, inclusiv modelele originale și Dragonfly X2. InkMachines a menținut consistența dimensională a sistemului de prindere a tubului între generații, asigurând interschimbabilitatea pieselor. Este esențial să folosiți piesa originală InkMachines — copiile generice pot avea toleranțe dimensionale diferite care cauzează joc sau strângere insuficientă, compromițând stabilitatea grip-ului.Cât de des trebuie înlocuit tube vice assembly?Frecvența înlocuirii depinde de intensitatea utilizării și de cât de des schimbați configurația grip-ului. Un tatuator profesionist care lucrează zilnic și schimbă frecvent tuburile ar trebui să verifice starea ansamblului la fiecare 6-12 luni. Semnele de uzură includ: grip-ul se mișcă chiar și la strângere maximă, filetul șurubului de strângere nu mai prinde corespunzător, suprafața de contact cu tubul prezintă urme adânci de uzură. Recomandăm păstrarea unei piese de rezervă pentru a evita întreruperile neprevăzute.Cum se montează tube vice assembly pe Dragonfly?Montarea tube vice assembly pe InkMachines Dragonfly se face în câțiva pași simpli: 1) Slăbiți complet șurubul de strângere al tube vice-ului existent (sau al celui nou). 2) Poziționați ansamblul pe corpul mașinii în locașul dedicat. 3) Introduceți tubul de lucru prin orificiul tube vice-ului. 4) Ajustați poziția verticală a tubului în funcție de lungimea acului și configurația dorită. 5) Strângeți progresiv șurubul până când tubul este fixat ferm, fără joc. Verificați stabilitatea înainte de a porni mașina. Nu folosiți forță excesivă la strângere.Ce se întâmplă dacă tube vice-ul nu mai strânge bine?Un tube vice uzat care nu mai strânge corespunzător poate cauza probleme serioase: grip-ul se poate roti în timpul lucrului, schimbând unghiul acului și cauzând linii neregulate; tubul poate aluneca pe axa verticală, modificând profunzimea de penetrare în mod necontrolat; vibrațiile crescute din cauza jocului mecanic pot accelera uzura altor componente ale mașinii. Într-un scenariu extrem, grip-ul se poate desprinde complet în timpul sesiunii. La primele semne de slăbire, înlocuiți tube vice assembly-ul imediat.Pot folosi tube vice assembly de la Stingray pe Dragonfly?Nu, tube vice assembly de la Dragonfly (piesa nr. 43) și tube vice assembly de la Stingray (piesa nr. 76) nu sunt interschimbabile. Cele două mașini au arhitecturi diferite — Dragonfly este un design compact tradițional, iar Stingray este un design pen-style. Dimensiunile, geometria de montare și mecanismul de fixare diferă semnificativ. Utilizarea unei piese de la un model pe celălalt poate deteriora mașina și nu va asigura fixarea corectă a grip-ului. Folosiți întotdeauna piesa specifică modelului dvs.Ce diametre de tub acceptă tube vice assembly Dragonfly?Tube vice assembly Dragonfly este proiectat pentru a accepta tuburi cu diametre standard din industria tatuajului, compatibile cu mașina Dragonfly. Mecanismul de strângere cu șurub oferă un interval de ajustare care acoperă tuburile standard din oțel inoxidabil și grip-urile compatibile disponibile pe piață. Pentru compatibilitate optimă, recomandăm utilizarea tuburilor și grip-urilor recomandate de InkMachines sau a celor cu dimensiuni verificate pentru Dragonfly. Tuburile non-standard sau cu diametru exterior diferit pot să nu fie fixate corespunzător.Tube vice assembly necesită lubrifiere?Da, filetul șurubului de strângere al tube vice assembly-ului beneficiază de lubrifiere periodică cu o picătură de ulei de întreținere pentru mașini de tatuat. Aceasta previne griparea filetului cauzată de acumularea de reziduuri (cerneală, pigment, soluții de curățare) și asigură o strângere lină și uniformă. Frecvența recomandată: la fiecare curățare profundă a mașinii, de preferință săptămânal în utilizare profesională intensivă. Curățați filetul cu o periuță mică și alcool izopropilic înainte de aplicarea lubrifiantului proaspăt.De ce este importantă piesa originală și nu o copie?InkMachines Dragonfly este o mașină de precizie suedeză unde fiecare componentă este fabricată cu toleranțe stricte. Tube vice assembly original (piesa nr. 43) este produs conform acelorași specificații ca și componentele montate în fabrică, garantând: potrivire perfectă pe corpul mașinii, filet de calitate care menține strângerea, suprafață de contact uniformă care nu deteriorează tubul, și funcționare silențioasă fără vibrații. Copiile generice pot avea abateri dimensionale care cauzează joc, strângere neuniformă, sau uzură prematură a tubului.Unde pot cumpăra piese originale InkMachines în România?Piesele originale InkMachines, inclusiv tube vice assembly Dragonfly (piesa nr. 43), sunt disponibile pe tatuat.ro — distribuitor de echipamente profesionale de tatuaj în România. Achiziționarea de la un distribuitor local oferă avantajele livrării rapide pe teritoriul României, suport tehnic în limba română și garanția autenticității pieselor. Recomandăm să verificați întotdeauna că piesa comandată corespunde exact numărului de referință (nr. 43) și modelului mașinii dvs. (Dragonfly).
