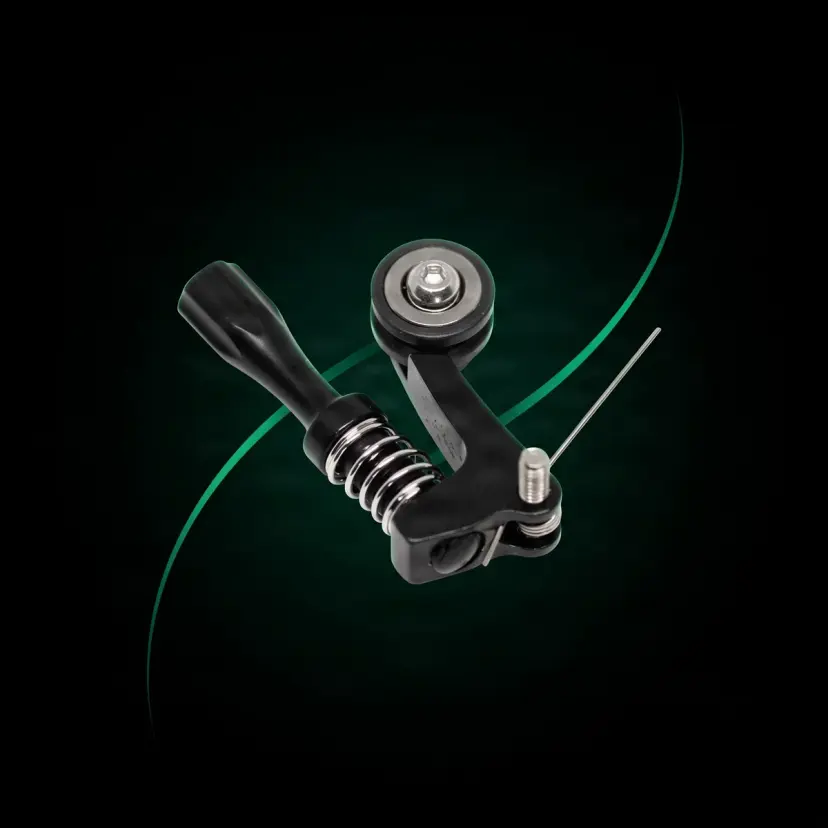

Ghid complet: Piesa Inkmachines nr. 44 - Needlebar retainer assembly - 1buc
Această componentă face parte din mecanismul intern al mașinilor rotative Ink Machines și are un rol precis: fixează ferm bara de ac (needle bar) în cadrul mașinii, fără să-i împiedice cursa verticală. În locul benzii elastice clasice, folosește o strângere mecanică controlată printr-un element filetat, ceea ce reduce jocul lateral și ajută la menținerea unei linii stabile. Este o piesă de schimb numerotată (reper nr. 44), gândită pentru artiștii și tehnicienii care își întrețin singuri mașina; se livrează la bucată. În catalog este listată la piesele pentru Dragonfly și Stingray.
Cum se folosește
- Oprește și deconectează mașina, apoi demontează ansamblul vechi, astfel încât canelura cadrului să fie liberă și accesibilă.
- Așază arcul de fixare (retaining spring) în canelura ansamblului de retenție.
- Împinge șurubul de fixare prin primul orificiu (cel opus părții lagărului de reținere), prin arcul de retenție și apoi în al doilea orificiu.
- Lasă capătul șurubului la nivelul suprafeței de reținere a barei de ac, pe partea rulmentului (poziție „flush”, la ras).
- Introdu ansamblul în canelura cadrului și glisează-l înapoi în poziție, verificând ca arcul de retenție să se cupleze corect cu canelura din cadru.
- Ține ansamblul pe loc și strânge șurubul de fixare.
- Reglează presiunea din elementul filetat: strânge progresiv pentru stabilitate maximă (linii), slăbește ușor pentru shading; ținta este zero joc lateral, dar mișcare verticală liberă și lină.
- Pornește mașina în gol și testează cursa acului înainte de a lucra pe piele.
Sfaturi de la noi
- Testează întotdeauna reglajul cu mașina pornită, în gol, înainte de a atinge pielea.
- Verifică periodic dacă bara de ac dezvoltă joc lateral — este semnul principal că presiunea de strângere a scăzut.
- Nu forța strângerea peste punctul în care mișcarea verticală devine greoaie: presiunea excesivă solicită inutil motorul și înrăutățește cursa acului.
- Ține un ansamblu de rezervă în trusă — e o piesă mică, iar o înlocuire preventivă evită întreruperea unei sesiuni.
- Folosește needle bar-uri cu diametrul și toleranțele corecte: calitatea fixării depinde direct de dimensiunea barei.
Atenție: Este o piesă de schimb pentru mecanismul intern al mașinii, nu un consumabil steril și nu intră în contact cu pielea. Montează-o cu mașina oprită și deconectată. O fixare corectă (fără joc lateral, dar cu mișcare verticală liberă) ține atât de calitatea liniei, cât și de comportamentul stabil al acului. În timpul lucrului, protejează mașina și cablul cu bariere de unică folosință, iar acele și needle bar-urile care ajung în zona de lucru rămân sterile, de unică folosință.
Întrebări frecvente
Ce rol are, mai exact, piesa nr. 44 în mașină?▾
Este ansamblul care fixează și stabilizează bara de ac (needle bar) în interiorul mașinii rotative Ink Machines. În loc de benzi elastice, aplică o presiune mecanică controlată asupra barei, astfel încât aceasta să se miște doar pe axa verticală (cursa acului), fără oscilații laterale. Rezultatul practic este o linie mai precisă și umbriri mai consistente.
Cu ce mașini este compatibilă?▾
Este o piesă originală Ink Machines, listată în catalog la piesele pentru Dragonfly și Stingray. Fiind un reper numerotat, specific mecanismului mașinii, verifică modelul exact al mașinii tale înainte de comandă; piesa originală asigură potrivirea corectă în cadru.
Cum reglez presiunea de strângere?▾
Prin elementul filetat integrat. Strângerea progresivă crește presiunea pe bara de ac — bună pentru linii, unde vrei stabilitate maximă. O slăbire ușoară reduce presiunea — potrivită pentru shading și blending. Reglajul corect elimină jocul lateral, dar lasă mișcarea verticală liberă și lină. Testează întotdeauna cu mașina pornită, în gol, înainte de a lucra pe piele.
Cât de des trebuie verificată sau înlocuită?▾
În utilizare profesională intensivă, verific-o la fiecare 4-6 luni și înlocuiește-o când apar semne de uzură: bara de ac dezvoltă joc lateral chiar și la strângere maximă, ori mecanismul nu mai menține presiunea constantă pe durata unei sesiuni. O înlocuire preventivă în jur de 12 luni este o practică bună chiar și fără semne evidente.
Funcționează cu needle bar-uri care nu sunt originale?▾
Ansamblul este proiectat pentru barele de ac cu dimensiuni standard compatibile cu mașina. Needle bar-urile originale Ink Machines garantează potrivirea. Cele de la alți producători pot funcționa dacă respectă aceleași dimensiuni și toleranțe, dar diferențe subtile de diametru pot afecta calitatea fixării — de aceea recomandăm bare originale sau verificate pentru compatibilitate.
Se livrează steril, gata de folosit?▾
Nu — este o piesă internă de schimb, nu un consumabil steril, și nu atinge pielea clientului. O montezi cu mașina oprită, apoi în timpul lucrului protejezi mașina cu bariere de unică folosință. Sterilitatea privește acele și needle bar-urile de unică folosință, nu acest ansamblu reutilizabil.
Descrierea produsului
Piesa Inkmachines nr. 44 - Needlebar retainer assembly Aluzie! Instalati ansamblul de fixare a barei de ac prin plasarea arcului de fixare in canelura dispozitivului de fixare a barei de ac. Impingeti surubul de fixare a fixatorului prin prima gaura opusa partii lagarului de retinere, prin arcul de retinere si in al doilea orificiu. Lasati capatul surubului de fixare a dispozitivului de retinere la nivel de suprafata de retinere a barei de ac de pe partea rulmentului. Puneti ansamblul de fixare a barei de ac in canelura cadrului si glisati-l inapoi in pozitie. Asigurati-va ca capatul arcului de retinere se cupleaza corect cu canelura din cadru. Tineti-l pe loc in timp ce strangeti surubul de fixare.
Needlebar Retainer Assembly (piesa nr. 44) este ansamblul de retenție al needle bar-ului pentru mașina rotativă InkMachines Dragonfly, componenta critică ce asigură fixarea precisă și stabilă a barei de ac în mecanismul de acționare al mașinii. Acest ansamblu de micro-inginerie controlează poziția needle bar-ului în raport cu came-ul rotativ, eliminând complet necesitatea benzilor elastice tradiționale și oferind repetabilitate perfectă de la o sesiune la alta. Sistemul de retenție InkMachines funcționează prin presiune mecanică controlată — un mecanism filetat aplică forță calibrată pe needle bar, blocându-l axial fără a restricționa mișcarea verticală necesară cursajului acului. Acest echilibru între fixare fermă și libertate de mișcare este esențial pentru performanța optimă a mașinii: prea multă presiune blochează mișcarea și solicită excesiv motorul, prea puțină permite vibrații laterale care degradează calitatea liniilor. Fabricat din materiale premium conform standardelor InkMachines — aliaj metalic de precizie cu tratament de suprafață rezistent la uzură — ansamblul menține proprietățile de strângere constante pe parcursul a mii de cicluri de montare-demontare. Piesa originală InkMachines garantează toleranțe dimensionale exacte, compatibilitate perfectă cu needle bar-urile standard și funcționare optimă a sistemului de acționare Dragonfly. Semnele de uzură includ: needle bar-ul prezintă joc lateral, pierderea presiunii de strângere, dificultatea de a menține fixarea în timpul sesiunilor lungi. Se recomandă verificarea periodică și înlocuirea preventivă pentru a preveni întreruperile neprevăzute în timpul lucrului.
Întrebări frecventeCe face needlebar retainer assembly la mașina Dragonfly?Needlebar retainer assembly (piesa nr. 44) este mecanismul care fixează și stabilizează needle bar-ul în interiorul mașinii InkMachines Dragonfly. Spre deosebire de mașinile tradiționale cu bobine care folosesc benzi elastice, Dragonfly utilizează un sistem mecanic de retenție care aplică presiune controlată pe bara de ac. Aceasta asigură că needle bar-ul se mișcă doar pe axa verticală (cursa acului), fără oscilații laterale sau joc mecanic. Rezultatul este o precizie superioară a liniilor și o consistență perfectă a umbririlor.Cum se reglează presiunea needlebar retainer assembly?Presiunea needlebar retainer assembly se ajustează prin mecanismul filetat integrat. Strângerea progresivă a elementului de retenție crește presiunea pe needle bar — ideal pentru lucrul cu linii care necesită stabilitate maximă. Slăbirea ușoară reduce presiunea — potrivit pentru shading și blending unde este necesară o flexibilitate minimă. Ajustarea corectă este cea care elimină orice joc lateral al needle bar-ului, dar permite mișcarea verticală liberă și lină. Testați întotdeauna reglajul cu mașina pornită înainte de a începe lucrul pe piele.Cât de des trebuie înlocuit needlebar retainer assembly?În utilizare profesională intensivă (tatuare zilnică), needlebar retainer assembly ar trebui verificat la fiecare 4-6 luni și înlocuit când prezintă semne de uzură. Indicatorii principali sunt: needle bar-ul dezvoltă joc lateral chiar la strângere maximă, mecanismul filetat nu mai menține presiunea constantă pe durata unei sesiuni, suprafața de contact cu needle bar-ul este uzată sau deformată. Înlocuirea preventivă la 12 luni este o practică bună chiar și în absența semnelor evidente de uzură.Needlebar retainer assembly este compatibil cu needle bar-uri non-originale?Needlebar retainer assembly InkMachines (piesa nr. 44) este proiectat pentru needle bar-urile cu dimensiuni standard compatibile cu mașina Dragonfly. Needle bar-urile originale InkMachines garantează compatibilitate perfectă. Needle bar-urile de la terți producători pot funcționa dacă respectă aceleași dimensiuni și toleranțe, dar pot prezenta diferențe subtile de diametru care afectează calitatea fixării. Recomandăm utilizarea needle bar-urilor originale sau verificate pentru compatibilitate cu Dragonfly pentru a asigura performanța optimă a sistemului de retenție.Ce diferență face piesa originală față de o copie?Diferența este în toleranțele de fabricație. InkMachines produce piese cu precizie suedeză — fiecare componentă este fabricată cu abateri de sutimi de milimetru. O copie generică poate avea toleranțe de zecimi de milimetru, ceea ce în contextul unui mecanism de retenție se traduce în joc mecanic, presiune neuniformă pe needle bar, sau strângere excesivă care blochează mișcarea. Piesa originală se montează perfect din prima încercare și funcționează exact ca cea din fabrică. Diferența de preț este nesemnificativă comparativ cu riscul de a compromite o mașină InkMachines.Needlebar retainer assembly poate fi sterilizat?Da, needlebar retainer assembly original InkMachines este fabricat din materiale rezistente la sterilizare. Poate fi curățat cu alcool izopropilic 70% sau soluții dezinfectante de nivel medical după fiecare sesiune. Pentru sterilizare completă, verificați specificațiile producătorului privind compatibilitatea cu autoclavarea — unele componente cu tratamente de suprafață specifice pot fi afectate de ciclurile repetate la temperaturi ridicate. Curățarea și dezinfecția regulată a mecanismului de retenție previne acumularea de reziduuri care pot afecta funcționarea.Ce se întâmplă dacă needlebar retainer-ul nu fixează corect?Un needlebar retainer care nu fixează corect needle bar-ul poate cauza: 1) Vibrații laterale ale acului care produc linii tremurătoare și inconsistente. 2) Variații necontrolate ale profunzimii de penetrare care pot cauza blow-out-uri sau linii prea superficiale. 3) Zgomot crescut al mașinii din cauza jocului mecanic. 4) Uzură accelerată a altor componente ale mecanismului de acționare. 5) În cazuri extreme, needle bar-ul se poate dezangaja complet de la came în timpul funcționării. Înlocuiți imediat ansamblul la primele semne de fixare deficitară.Montarea necesită unelte speciale?Montarea needlebar retainer assembly pe InkMachines Dragonfly nu necesită unelte speciale pentru operațiunile de rutină — se face prin manipulare manuală a mecanismului filetat. Pentru demontarea completă sau înlocuirea ansamblului, poate fi necesară o cheie Allen din kit-ul InkMachines (piesa nr. 51 — Allen key kit). Recomandăm să aveți întotdeauna kit-ul de chei Allen InkMachines disponibil în studio pentru operațiunile de service și întreținere ale mașinii Dragonfly.Pot comanda doar needlebar retainer assembly fără alte piese?Da, needlebar retainer assembly InkMachines (piesa nr. 44) se comercializează individual ca piesă de schimb separată pe tatuat.ro. Nu este necesar să achiziționați un kit complet sau alte componente pentru a înlocui doar ansamblul de retenție. Totuși, dacă și alte piese ale sistemului de retenție prezintă uzură (de exemplu șurubul de retenție), recomandăm înlocuirea simultană a tuturor componentelor uzate pentru performanță optimă.Cum se compară sistemul de retenție Dragonfly cu cel al altor mașini rotative?Sistemul de retenție al InkMachines Dragonfly este recunoscut în industrie pentru precizia și fiabilitatea sa. Spre deosebire de multe mașini rotative care încă folosesc benzi elastice sau mecanisme simple cu șurub, Dragonfly utilizează un ansamblu de retenție ingineresc complet care oferă presiune calibrată, repetabilitate și durabilitate superioară. Comparativ cu alte mașini premium care au sisteme similare, Dragonfly se distinge prin calitatea materialelor de fabricație suedeză și prin toleranțele strânse care elimină orice imprecizie mecanică.
