Ghid complet: Piesa Inkmachines nr. 72 - Piston assembly (Stingray) - 1buc
Aceasta este piesa de schimb originală nr. 72 pentru mașina rotativă pen-style InkMachines Stingray — ansamblul de piston care transformă mișcarea rotativă a came-ului în mișcarea liniară a needle bar-ului. Este componenta mecanică ce dictează consistența cursei acului, deci direct linia și shading-ul. Se adresează artiștilor care dețin o Stingray și au nevoie de o piesă originală pentru înlocuire la uzură sau pentru revizie.
Cum se folosește
- Oprește și deconectează mașina de la alimentare înainte de orice intervenție la mecanism.
- Demontează grip-ul și scoate acul sau cartușul folosit.
- Deschide mașina conform instrucțiunilor producătorului, până ai acces la mecanismul intern (came – piston – needle bar).
- Scoate cu atenție ansamblul de piston uzat, fără a forța componentele adiacente.
- Montează noul ansamblu nr. 72 în poziția corectă, asigurând contactul corect cu came-ul și cu needle bar-ul.
- Lubrifiază suprafața de alunecare cu ulei InkMachines (piesa nr. 56), o picătură.
- Reasamblează mașina și, cu ea oprită, verifică manual liniaritatea needle bar-ului și lipsa jocului lateral.
- Pornește la voltaj mic și testează cursa în gol înainte de a lucra pe piele.
Sfaturi de la noi
- Lubrifiază regulat: o picătură de ulei InkMachines (piesa nr. 56) la fiecare 20-30 ore de funcționare — reduce frecarea, zgomotul și uzura prematură.
- Comandă uleiul nr. 56 odată cu piston-ul, ca să ai cu ce face lubrifierea imediat după montaj.
- Prinde uzura din timp: joc crescut, ticăit mecanic, cursă inconsistentă sau rezistență crescută sunt semne că piesa trebuie schimbată — amânarea poate solicita came-ul și motorul.
- Verifică modelul mașinii înainte de comandă: piesa e specifică arhitecturii Stingray și nu este interschimbabilă cu Dragonfly.
- Nu forța montajul — este un ansamblu de precizie cu toleranțe strânse; potrivirea trebuie să fie fără efort excesiv.
- Păstrează piesa originală InkMachines pentru a menține specificațiile geometrice și consistența cursei pe termen lung.
Atenție: Lucrează întotdeauna cu mașina oprită și deconectată de la alimentare. Deși piston-ul este o piesă internă care nu atinge pielea, menține igiena generală a mașinii în timpul tatuării: folosește bariere de protecție (machine bag, clip cord sleeve) și dezinfectează suprafețele externe între clienți. Nu încerca să repari, să polizezi sau să recondiționezi piston-ul — este un ansamblu de precizie; singura soluție la uzură este înlocuirea completă, iar o piesă compromisă poate deteriora și restul mecanismului.
Întrebări frecvente
Ce face piston assembly-ul la mașina Stingray?▾
Convertește mișcarea rotativă a came-ului în mișcarea liniară alternativă a needle bar-ului. Came-ul, rotindu-se, împinge piston-ul într-un ciclu sus-jos, iar piston-ul transmite această mișcare la needle bar. Calitatea acestei conversii determină consistența cursei acului — un piston de precizie oferă aceeași lungime și forță de cursă la fiecare ciclu.
Cum știu că trebuie să înlocuiesc piston assembly-ul?▾
Semnele principale sunt: joc crescut al piston-ului (needle bar-ul se mișcă și lateral, nu doar vertical), zgomot de ticăit mecanic care crește progresiv, cursă a acului inconsistentă fără schimbarea voltajului și rezistență crescută la mișcare (motorul pare că muncește mai mult). Verifică cu mașina oprită, mișcând manual needle bar-ul pentru a evalua liniaritatea și jocul.
Piston assembly de Stingray funcționează și pe Dragonfly?▾
Nu. Piesa nr. 72 este specifică arhitecturii pen-style a Stingray-ului; dimensiunile, geometria și interfețele de montare diferă de componentele echivalente ale Dragonfly-ului. Deși ambele sunt de la același producător, mecanismele de acționare au design diferit — folosește exclusiv piesa specificată pentru modelul tău.
Piston-ul are nevoie de lubrifiere?▾
Da. Suprafața de alunecare trebuie lubrifiată regulat cu ulei InkMachines (piesa nr. 56) — o picătură la fiecare 20-30 ore de funcționare. Lubrifierea reduce frecarea, scade zgomotul și căldura și prelungește semnificativ durata de viață. Fără lubrifiere, frecarea uscată uzează rapid suprafețele de precizie.
Pot repara piston assembly-ul uzat?▾
Nu. Este un ansamblu de precizie, iar recondiționarea, polisarea sau modificarea nu restabilesc specificațiile originale și pot agrava problema, deteriorând și alte componente. Singura opțiune la uzură este înlocuirea completă cu piesa originală nr. 72.
Cât durează piston-ul în utilizare profesională?▾
Cu lubrifiere regulată și utilizare la parametri normali, durează aproximativ 1-3 ani în folosire profesională intensivă. Durata crește cu lubrifiere la 20-30 ore, operare la voltajul recomandat și curățarea reziduurilor; scade dacă lucrezi fără lubrifiere, la voltaj excesiv sau cu reziduuri acumulate în zona de alunecare.
Descrierea produsului

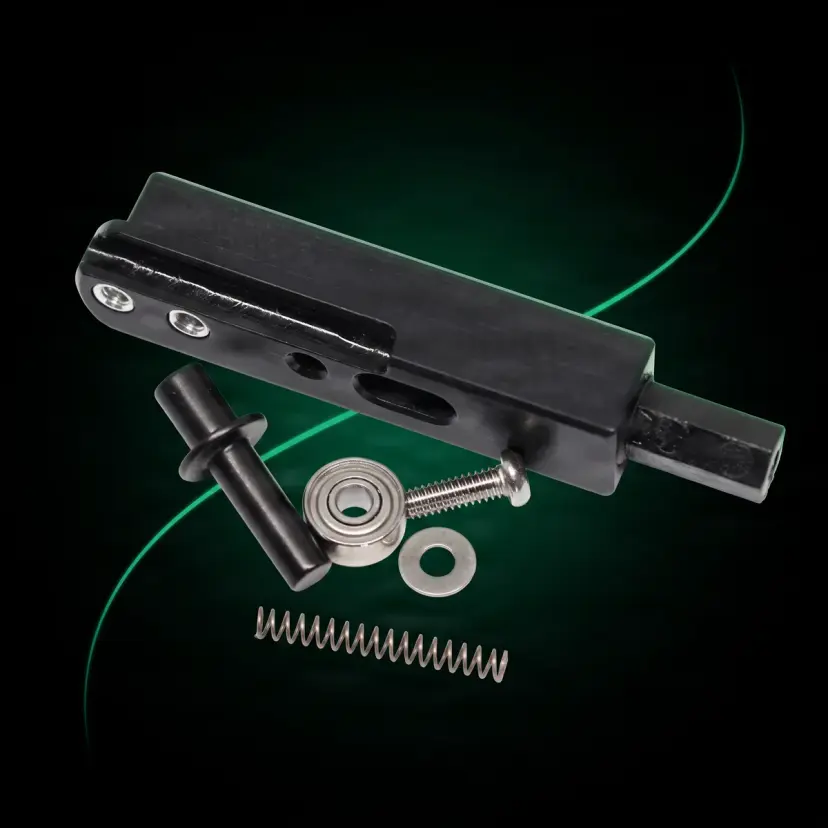

Piesa Inkmachines nr. 72 - Piston assembly (Stingray)
Piston Assembly Stingray InkMachines (piesa nr. 72) este ansamblul de piston original pentru mașina rotativă pen-style InkMachines Stingray, componenta mecanică centrală care convertește mișcarea rotativă a came-ului în mișcarea liniară alternativă necesară acționării needle bar-ului. Acest ansamblu de precizie funcționează ca elementul de legătură între came (rotație) și needle bar (translație): came-ul acționează asupra pistonului într-un ciclu continuu, iar pistonul transmite această mișcare ca o cursă liniară precisă și repetabilă. Calitatea piston assembly-ului determină direct consistența cursei acului — un piston cu toleranțe strânse oferă un stroke identic la fiecare ciclu, esențial pentru linii uniforme și shading consistent. Fabricat conform specificațiilor InkMachines din materiale de înaltă calitate cu suprafețe de alunecare rectificate la rugozitate minimă, ansamblul include pistonul propriu-zis, elementele de ghidare și componentele de interfață cu came-ul și needle bar-ul. Designul Stingray-ului este optimizat pentru arhitectura pen-style, cu dimensiuni și geometrie specifice care diferă de componentele echivalente ale Dragonfly-ului. Semnele de uzură: joc crescut al pistonului în cilindru, zgomot mecanic de tip ticăit, inconsistență a cursei acului, sau rezistență crescută la mișcare. Un piston uzat transformă o mașină de precizie într-un instrument imprevizibil. Piesa originală InkMachines garantează specificațiile geometrice exacte și compatibilitatea cu mecanismul Stingray. Investiția într-un piston assembly original InkMachines este justificată de calitatea superioară a materialelor și toleranțelor de fabricație care asigură consistența cursei acului pe parcursul a sute de ore de funcționare. Un piston de calitate inferioară se uzează rapid, compromițând întreaga performanță a mașinii.
Întrebări frecventeCe face piston assembly-ul la mașina Stingray?Piston assembly-ul (piesa nr. 72) convertește mișcarea rotativă a came-ului în mișcarea liniară alternativă a needle bar-ului. Came-ul rotindu-se împinge pistonul într-un ciclu sus-jos, iar pistonul transmite această mișcare la needle bar, care penetrează pielea în mod repetat. Calitatea acestei conversii determină consistența cursei acului — un piston de precizie oferă exact aceeași lungime și forță de cursă la fiecare ciclu.Cum știu că piston assembly-ul trebuie înlocuit?Indicatorii principali: 1) Joc crescut al pistonului — needle bar-ul se mișcă lateral în plus față de mișcarea verticală normală. 2) Zgomot de ticăit mecanic care crește progresiv. 3) Cursa acului devine inconsistentă — variații de profunzime fără schimbarea voltajului. 4) Rezistență crescută la mișcarea pistonului — motorul pare să muncească mai mult. 5) Vibrații neobișnuite perceptibile în grip. Verificați cu mașina oprită: mișcați manual needle bar-ul și evaluați liniaritatea și jocul.Piston assembly Stingray funcționează pe Dragonfly?Nu, piston assembly-ul Stingray (piesa nr. 72) este specific arhitecturii pen-style a Stingray-ului. Dimensiunile, geometria și interfațele de montare diferă de componentele echivalente ale Dragonfly-ului. Cele două mașini, deși de la același producător, au mecanisme de acționare cu design diferit. Folosiți exclusiv piesa specificată pentru modelul dvs.Cât durează piston assembly-ul în utilizare profesională?Cu lubrifiere regulată și utilizare la parametri normali, piston assembly-ul Stingray durează 1-3 ani în utilizare profesională intensivă. Factori care prelungesc durata: lubrifiere cu ulei InkMachines la fiecare 20-30 ore, voltaj de operare în intervalul recomandat, curățare regulată a reziduurilor. Factori care o reduc: funcționare fără lubrifiere, voltaj excesiv, acumulare de reziduuri în zona de alunecare.Piston assembly necesită lubrifiere?Da, absolut. Suprafața de alunecare a pistonului trebuie lubrifiată regulat cu ulei InkMachines (piesa nr. 56) — o picătură la fiecare 20-30 ore de funcționare. Lubrifierea reduce frecarea, previne uzura prematură, scade zgomotul și căldura, și prelungește semnificativ durata de viață. Fără lubrifiere, frecarea uscată uzează rapid suprafețele de precizie ale pistonului.Pot repara piston assembly-ul?Nu, piston assembly-ul este un ansamblu de precizie fabricat cu toleranțe de sutimi de milimetru. Repararea prin recondiționare, polisare sau modificare nu este fezabilă în mod profesionist și nu va restabili specificațiile originale. Singura opțiune la uzură este înlocuirea completă cu piesa originală nr. 72. Tentativa de reparare poate agrava problemele și poate deteriora și alte componente ale mecanismului.Ce se întâmplă dacă amân înlocuirea pistonului uzat?Un piston uzat care continuă să funcționeze cauzează deteriorări în cascadă: 1) Jocul crescut produce vibrații care uzează rulmenții came-ului. 2) Forțele neuniforme solicită excesiv motorul. 3) Suprafețele de alunecare ale componentelor adiacente se deteriorează. 4) Calitatea tatuajului scade progresiv fără cauză aparentă. 5) În cazuri extreme, componente pot sări din poziție. Costul unui piston assembly nou este mult mai mic decât înlocuirea motorului sau a întregului mecanism de acționare deteriorat de funcționarea cu piston uzat.Montarea necesită demontare completă a mașinii?Înlocuirea piston assembly-ului necesită demontarea parțială a mecanismului de acționare al Stingray-ului, dar nu neapărat dezasamblarea completă a mașinii. Veți avea nevoie de: chei Allen din kit-ul InkMachines (piesa nr. 51), posibil circlip pliers (piesa nr. 55), și ulei InkMachines (piesa nr. 56) pentru lubrifiere la remontare. Fotografiați fiecare pas al demontării pentru referință la reasamblare.Piesa include toate componentele necesare?Da, piston assembly Stingray (piesa nr. 72) este vândut ca ansamblu complet, incluzând pistonul și elementele de ghidare necesare funcționării. Aceasta elimină necesitatea de a comanda și asambla componente individuale. La montare, verificați că toate elementele din ansamblu sunt prezente și în stare bună, și lubrificați înainte de asamblarea finală.Unde pot cumpăra piston assembly Stingray în România?Piston assembly Stingray InkMachines (piesa nr. 72) este disponibil pe tatuat.ro. Recomandăm achiziționarea împreună cu rod assembly (piesa nr. 73), rod washer (piesa nr. 71), și ulei InkMachines (piesa nr. 56) pentru un service complet al mecanismului de acționare. Piesa originală este singura care garantează performanța și compatibilitatea cu mașina Stingray.
